Электросхемы.

[Kira]

Электросхемы обычно берутся из трёх источников.
1. Star Finder.
2. Wurth WOW или AutoData
3. Mercedes-Benz WIS

Единых схем на всю машину не существует. Они разбиты на куски по системам машины, модели и времени выпуска.

Электрооборудование двух совершенно одинаковых на первый взгляд машин может сильно отличаться. Даже у одной и той же модели, например, с180 в самой бедной комплектации, за время выпуска оно менялось минимум четыре раза. Так же оно отличается в зависимости от комплектации, и иногда, в зависимости от объёма двигателя. Поэтому, если просите помочь вам со схемами, обязательно указывайте ВИН.

[Studibeker]

обязательно указывайте ВИН.

рад бы да только машина крашена и не каких наклеек в проеме двери водителя нету или где можно посмотреть этот номер

[sashashorin]

или где можно посмотреть этот номер

самое простое - глянуть в стс.

[BDS]

Мне пока Sraf Finderа хватает! Очень выручает, все совпадает, включая цвета проводов и подсказки с фотографиями. Единственное, что бывают случаи это уже не от моей комплектации.

[21vn111]

Здравствуйте друзья, может кто поможет мне найти электросхему реле OVP, номер детали 0005406745. Спасибо!

[DVA]

найти электросхему реле OVP, номер детали 0005406745.

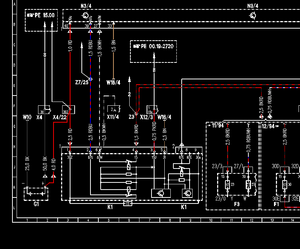

К1 - это и есть реле от перенапряжения
Более подробно вряд ли найдете

[21vn111]

найти электросхему реле OVP, номер детали 0005406745.

К1 - это и есть реле от перенапряжения
Более подробно вряд ли найдете

Спасибо большое!

[ZiFO]

Добрый день помогите плиз найти схемку на аварийку и моторчик очистителя лобового стекла VIN WDB2021881F778186
Заранее спасибо


Надіслано із мого iPhone за допомогою Tapatalk

[DVA]

найти схемку

Прочитайте внимательно первый пост и пройдите по ссылкам!

[ZiFO]

найти схемку

Прочитайте внимательно первый пост и пройдите по ссылкам!

Проходил ничего не получается. У меня MAC OS, уже через виртуальную машину даже пробовал, на сайт идёт но не грузит схем(( пробовал ставить автодата тоже ничего wow тоже не вышло. Скачал вис для виртуальной машины буду ещё его пробовать(


Надіслано із мого iPhone за допомогою Tapatalk

[ZiFO]

Вопрос закрыт, установил wis на виртуалку все что надо уже нашел


Надіслано із мого iPhone за допомогою Tapatalk

[BDS]

Подскажите, как из "Старфиндера" преобразовать кусок схемы (страницы) в формат jpg, bmp, pdf... и прочие "удобоваримые" форматы. Люди спрашивают, а я ничем помочь не могу, разве что переписывать самому, какой цвет провода, какой пин разъема. Все давно здесь публикуют элементы схем, а я так и не научился.

[DVA]

как из "Старфиндера" преобразовать кусок схемы (страницы) в формат jpg, bmp, pdf... и прочие "удобоваримые" форматы.

Не знаю, как еще это можно сделать. Я делаю скрин, засовываю в paint.net и перевожу в нужный формат. Там же можно обрезать как надо и дорисовать стрелочки, кружочки, квадратики, добавить текст ....если нужно

[Turik_V]

Всем добра. Если у кого все сделано для открытия схем, будьте сказочно любезны схему приборки. Вин WDB2020221F014276. За ранее благодарен.

[Radist]

Возникла проблема, схем под рукой нет, да и может кто сталкивался. Перестала светится лампочка ручника и звуковой сигнал движения на ручнике не работает, лампочка рабочая. При включении зажигания лампочки светятся все, после запуска ДВС лампочки гаснут как и положено. Концевик живой, один его провод звонится на массу, а вот куда идёт другой? По жгуту вроде как в блок предохранителей уходит.
Может кто подсказать по данному вопросу что-нибудь?
