Климат

[Max Chursinov]

Может у кого-нибудь есть схема на климат автомат?  Дорестаил  климат с кнопками. Интересны провода управления включением климата и может там какое реле есть?

[Almay]

[Max Chursinov]

спасибо огромное

[Max Chursinov]

Какие именно указаны релюшки под обозначением K10 и K9/1

[DVA]

Какие именно указаны релюшки под обозначением K10 и K9/1

Буквенный указатель реле/

[n2y2]

 А на рестайл есть?

[Almay]

А на рестайл есть?

как не быть..

[n2y2]

как не быть..

Спасибо, Саш!

[n2y2]

А9-это компрессор
В10/4 - датчик температуры в салоне
В10/6 - датчик температуры испарителя
В12 - датчик давления хладогента
В12/1 - датчик температуры хладогента
N22 - блок климат-контроля
Y21 - водяной клапан
А32 - привод адсорбера
а вот с остальным туговато...
блок управления допвентиляторами где?

[Almay]

блок управления допвентиляторами где?

если 1 ..N76  если 2 ... N65/1

[n2y2]

Александр, а есть где-нибудь расшифровка остальных блоков?
К75, N40...

[DVA]

а есть где-нибудь расшифровка остальных блоков?

Все в Старфиндере Star Finder на Windows 7

[skyloord]

а есть где-нибудь расшифровка остальных блоков?

Все в Старфиндере Star Finder на Windows 7

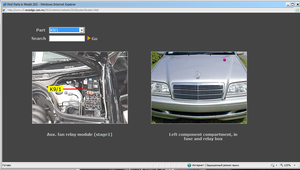

можно без установки посмотреть только блоки.

[DVA]

можно без установки посмотреть только блоки.

[n2y2]

Обозначение позиции Координаты Связанная диаграмма
A1 Группа приборов 10L PE54.30
A9 A / C компрессор 15L PE83
A9x1 A / C разъем компрессора 15J
A32 Система циркуляции воздуха системы отопления 4L PE83
A32m1 Воздуходувка 3L
Регулятор Blower A32n1 5L
B10 / 1 Датчик температуры сердечника нагревателя 25L
B10 / 4 Датчик температуры в автомобиле 23L
B10 / 4b1 Датчик температуры в автомобиле 24L
B10 / 4m1 Вентилятор аспиратора 23L
B10 / 4x1 Соединитель датчика температуры в автомобиле 22K
B10 / 6 Датчик температуры испарителя 27L
B10 / 6x1 Соединитель датчика температуры испарителя 26K
B12 Датчик давления хладагента 17L
B12 / 1 Датчик температуры хладагента 19L
F1 Блок предохранителей и реле 2L
42F
52E
F1f20 Предохранитель 20 1K
F1f29 Предохранитель 29 2K
F1f30 Предохранитель 30 2K
F1f38 Предохранитель 38 43E
52D
K40 / 2 Блок предохранителей и реле на стороне водителя 11H
38А
58L
K40 / 4 Коробка предохранителей и релейных модулей пассажира 29L
M4 Вспомогательный вентилятор 55L
M4m1 Левый вспомогательный вентилятор 54L
M4m2 Правый вспомогательный вентилятор 56L
M4 / 3 Двигатель / климат-контроль электрический вентилятор охлаждения 45L
M4 / 3x1 Разъем вентилятора охлаждения двигателя / климат-контроля 44J
M13 Циркуляционный насос охлаждающей жидкости 13L
Модуль управления N3 / 10 ME-SFI 32L
49L PE07.61
N10 / 1 Модуль захвата и активации сигнала (SAM) левый передний 21L
35А
47L
Блок управления N22 AAC 4A
12А
20А
27А
33А
59А PE83.40
Блок управления N65 / 1 AIR 53A
57A PE83
N73 Электронный блок управления зажиганием (EIS) 35L
39L ПЭ80
N76 Модуль управления вентилятором охлаждающего вентилятора двигателя / климат-контроля 45A PE83
U150 Действует для двигателя 112 48G
U528 Действует для вспомогательного вентилятора 51A
U529 Действует для всасывающего вентилятора 42A
U539 Действует для двигателя 111 ME-SFI 28E
W1 Основная земля (позади комбинации приборов) 3E
5H
23H
36H
38D
W16 / 3 Масса (выходное заземление - отсек для компонентов - левый) 44E
55E
X4 Клеммная колодка (схема 30, пространство для ног слева) 37E
X11 / 4 Диагностический соединитель линии передачи данных 14L
X12 / 3 Клеммная колодка (схема 30) 42H
52H
X26 / 23 Разъем моторного отсека / кабины 29H
32H
39H
X64 / 4 Разъем для подключения двух вспомогательных вентиляторов (2-полюсный) 53G
Y11 / 3 Блок переключающего клапана (8 соединений) 7L
Y21 Duovalve 11L
Y21y1 Левый водяной клапан 11L
Y21y2 Правый боковой клапан 12L
Z3 / 1 Концевая соединительная трубка 15 (автоматический A / C, питание от реле управления вспомогательным насосом охлаждающей жидкости - K30) 11E
22G
Z5 Соединительная втулка (паяное соединение в жгуте проводов) 12E
Z6 / 16 Втулка соединителя заземления (датчик температуры AAC / TAC) 15E
25G
Z37 / 2 Двигатель CAN-Bus (низкий) разъем 40E
Z37 / 3 Моторная шина CAN-Bus (высокий)
Всё нашёл, спасибо, парни!
