установка сигнализации с автозапуском на W202 дорестайл. фото.

[Gliese583]

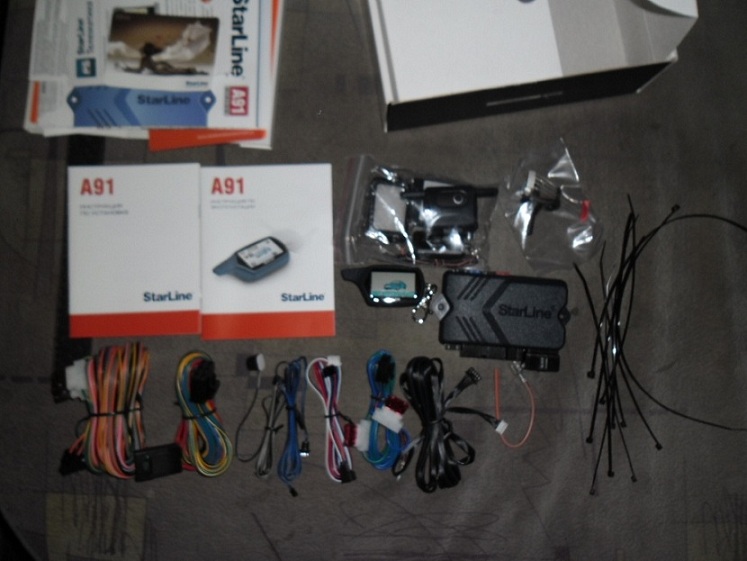

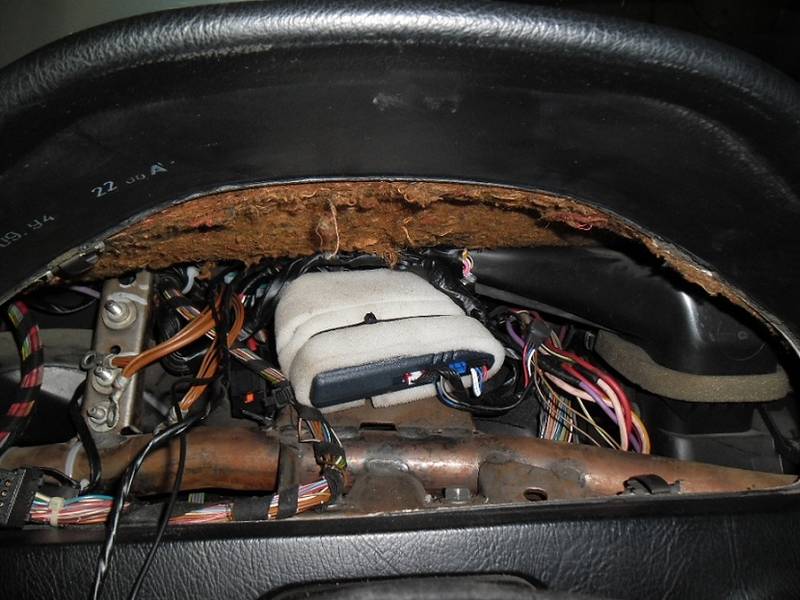

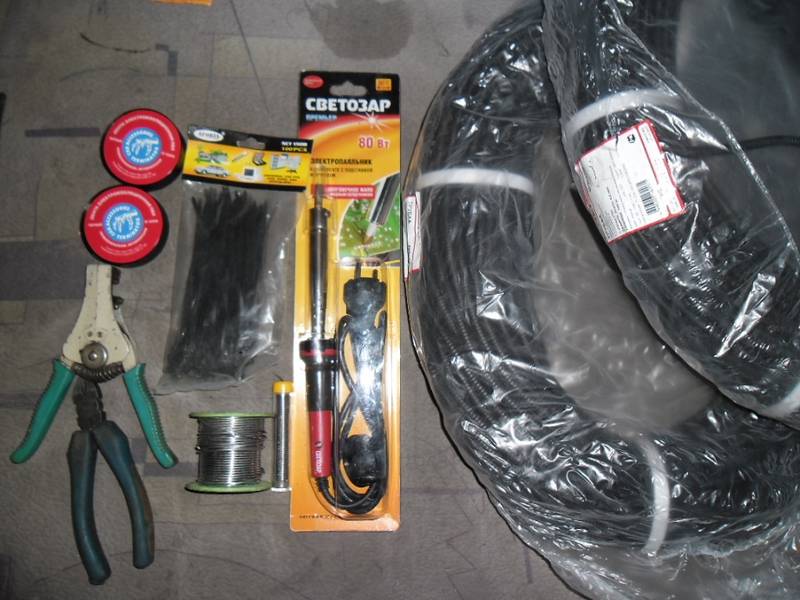

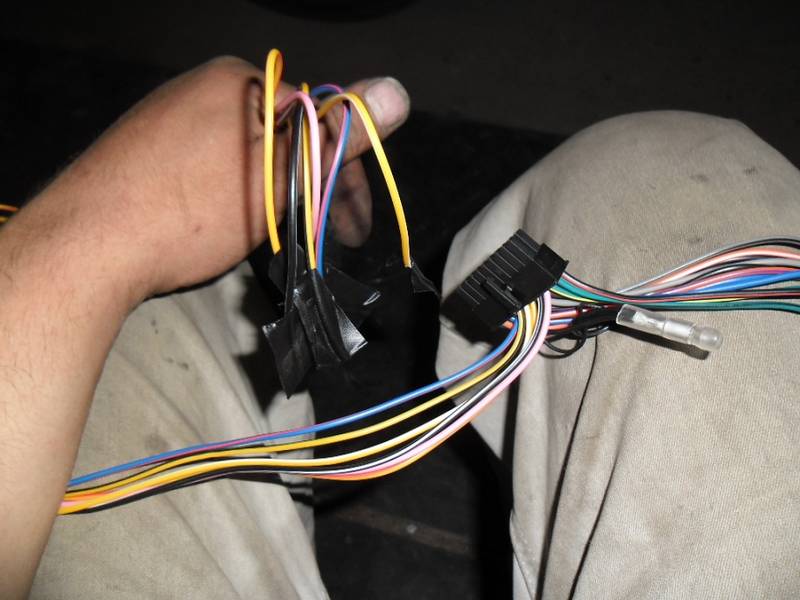

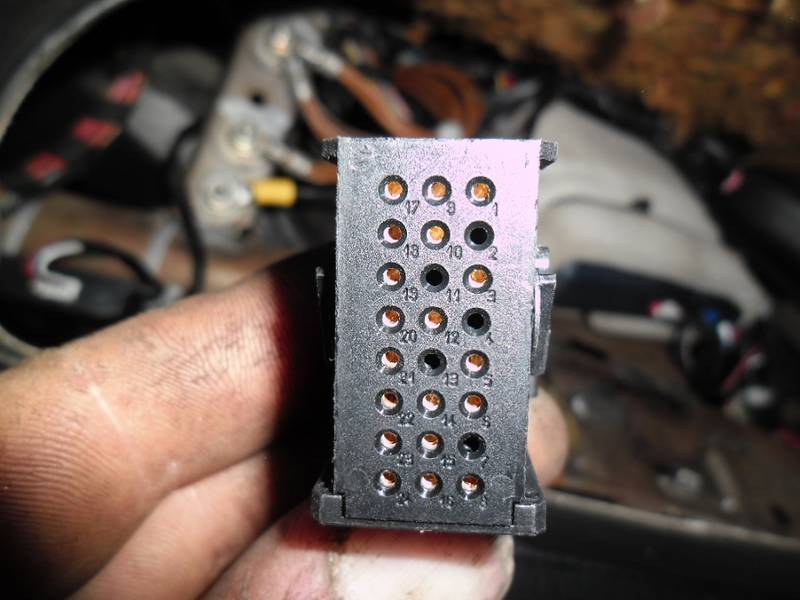

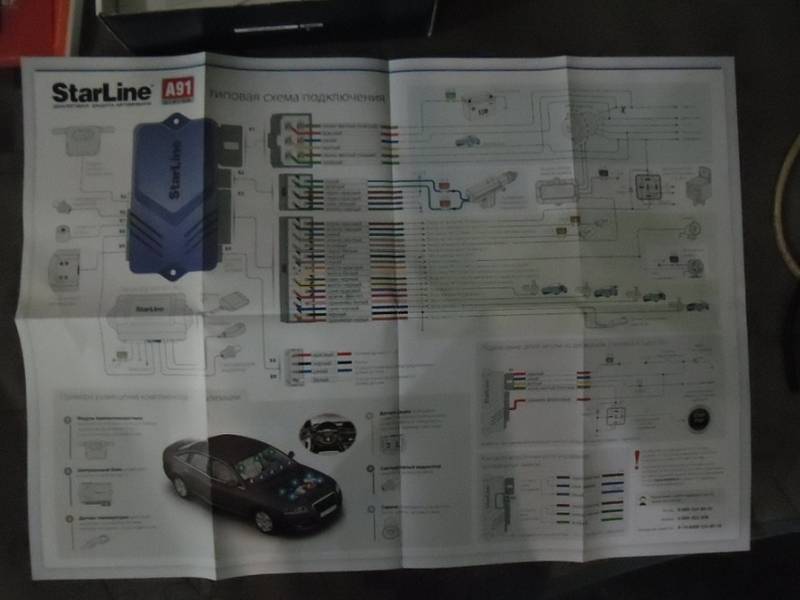

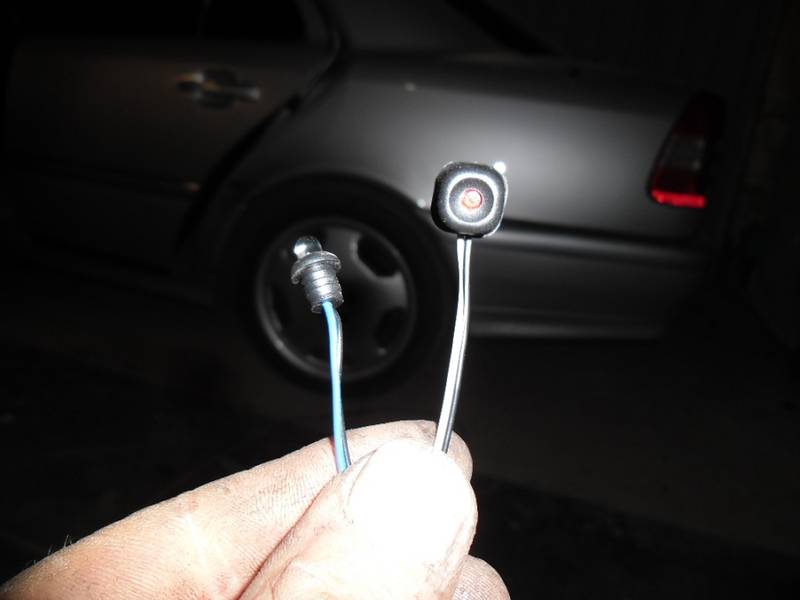

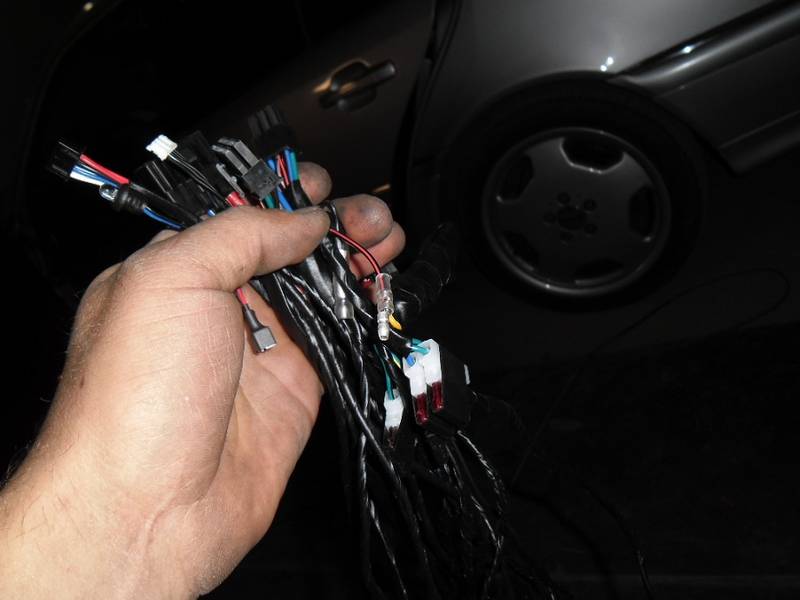

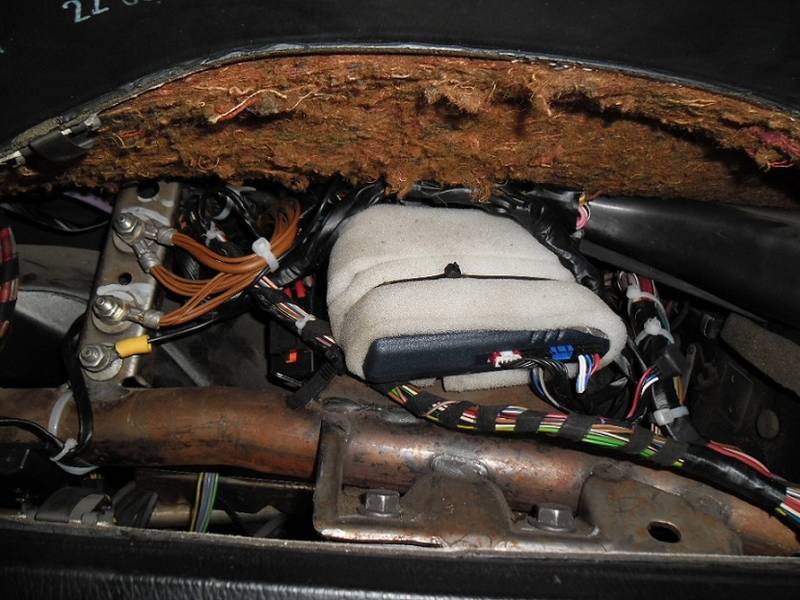

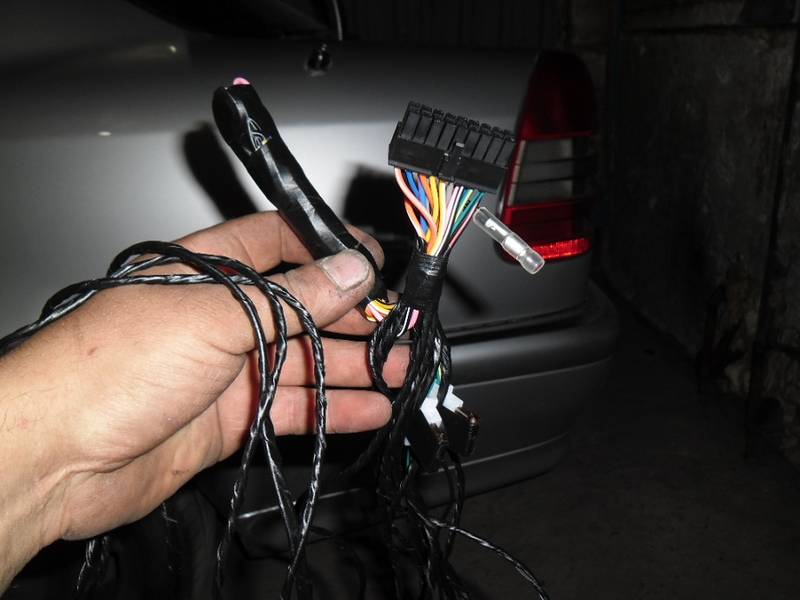

Доброе время суток уважаемые соклубники!добавляю  фотоотчёт по установке сигнализации STARLINE A91 DIALOG на дорестайл. была выбрана именно эта модель,большое количество установленных мной  A91 только подтвердило о надёжности  системы.подготовка к установке. очень желательно при установке все соединения пропаять. часто плохой контакт вызывает оплавление силового предохранителя на сигнализации и выхода из строя блока наличие вот такой раскладывающейся схемы по установке и программировании говорит о том что starline был приобретён в оригиналесам блок с проводкой решил разместить за щитком приборов. место за ним как раз позволяет и хорошая скрытность)))далее я начал демонтировать колхозно установленный томагавк. он совсем сломалсяпосле подготовка разъёмов самой сигнализации. на фото 18 контактный разъём. неиспользуемые провода отдельно изолирую и сматываю.при необходимости ими можно будет воспользоваться. это в основном дополнительные каналы для управления разным оборудованием.ещё в оригинальной системе кнопка ouerride почти квадратнаяпо примеру 18 контактного разъёма подготавливаю остальные 6 конт. силовой, 6 конт. центрального замка. проводку на антенну, датчик удара, светодиода и кнопки так же обматываю изолентой для надёжноститеперь надо установить антенну, датчик удара, кнопку ouerride, светодиод и протянуть провода в район щитка приборов где будет крепиться сам блок

[Gliese583]

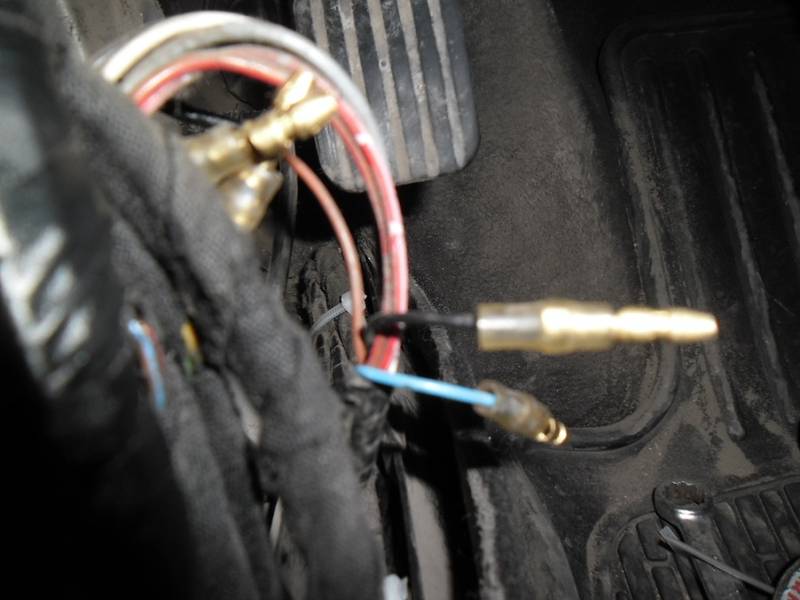

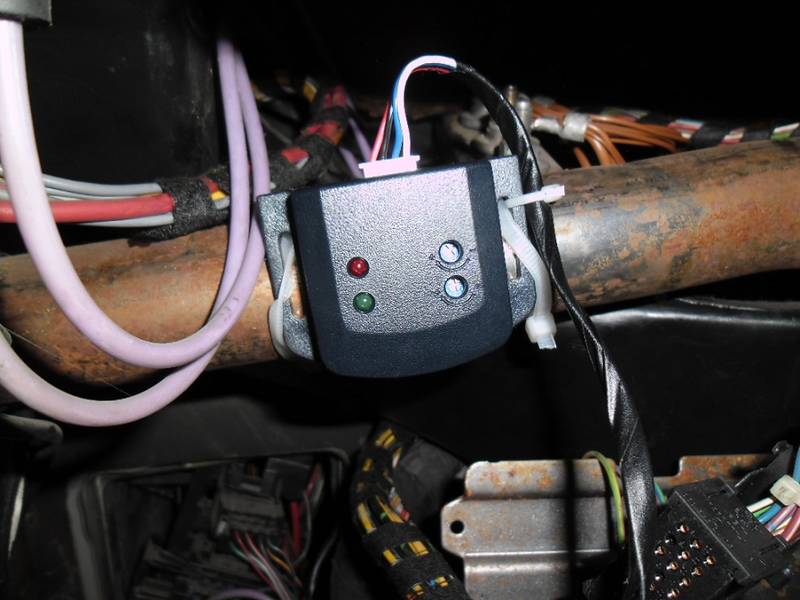

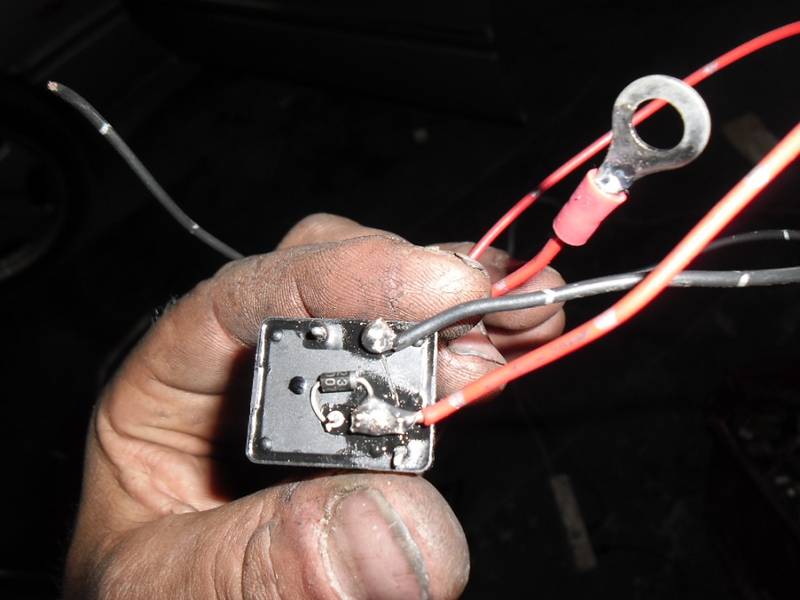

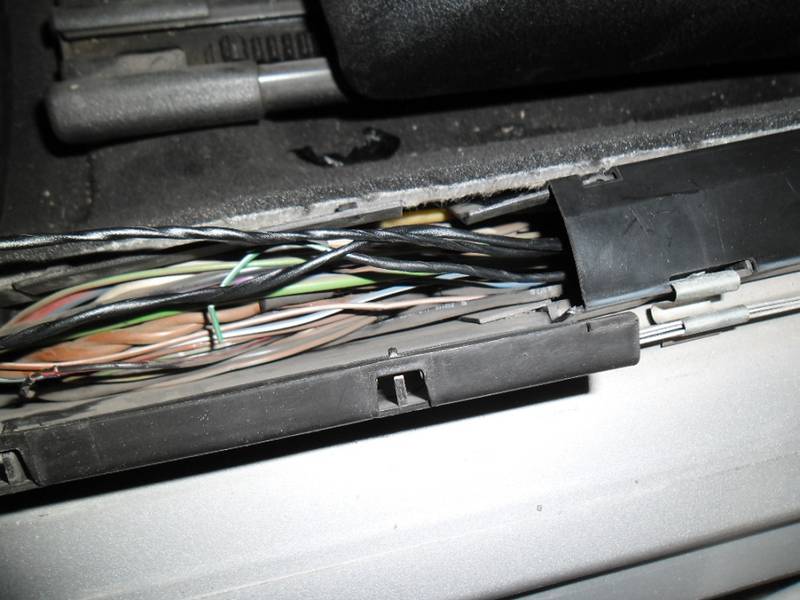

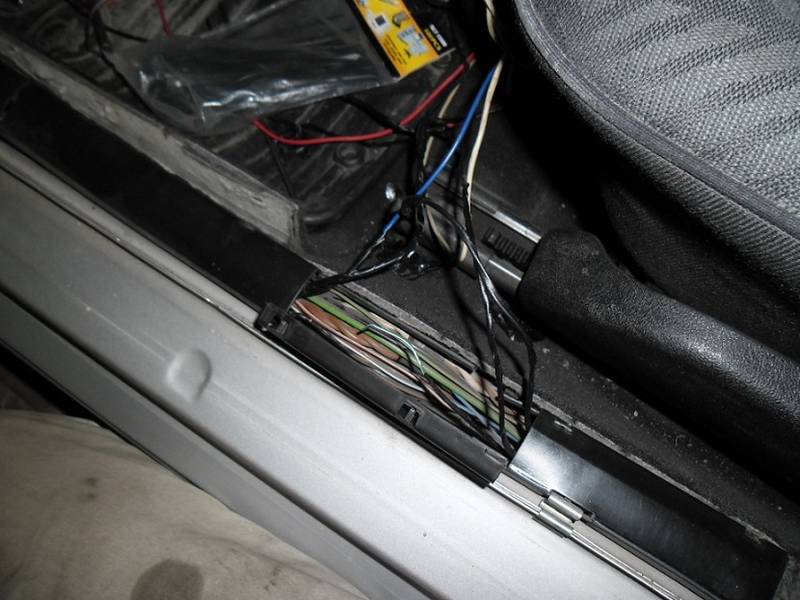

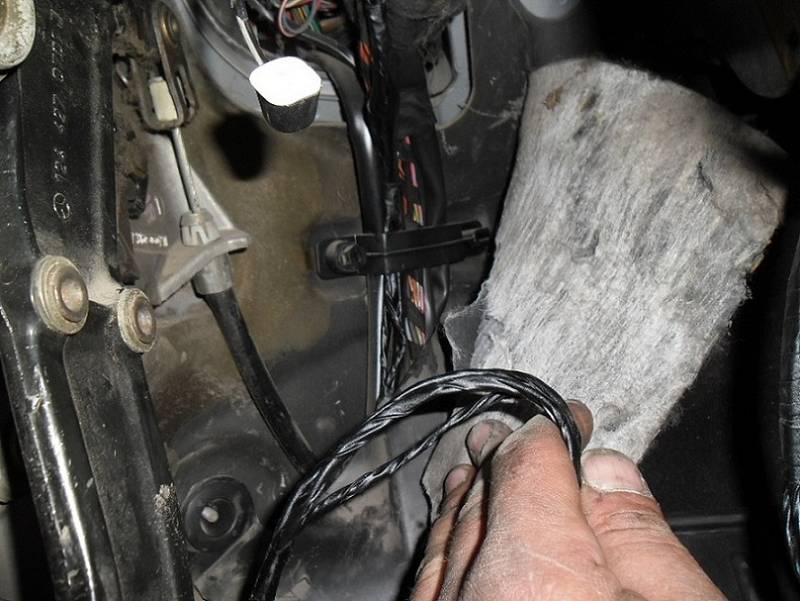

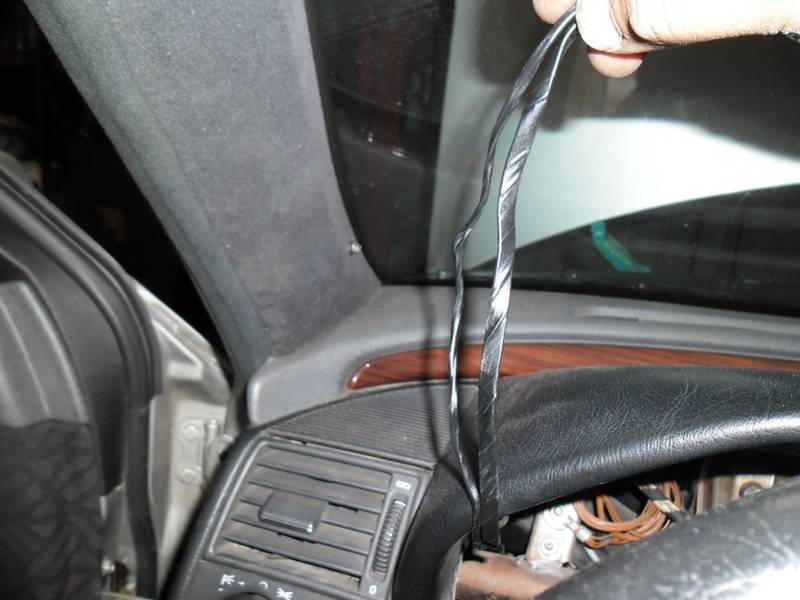

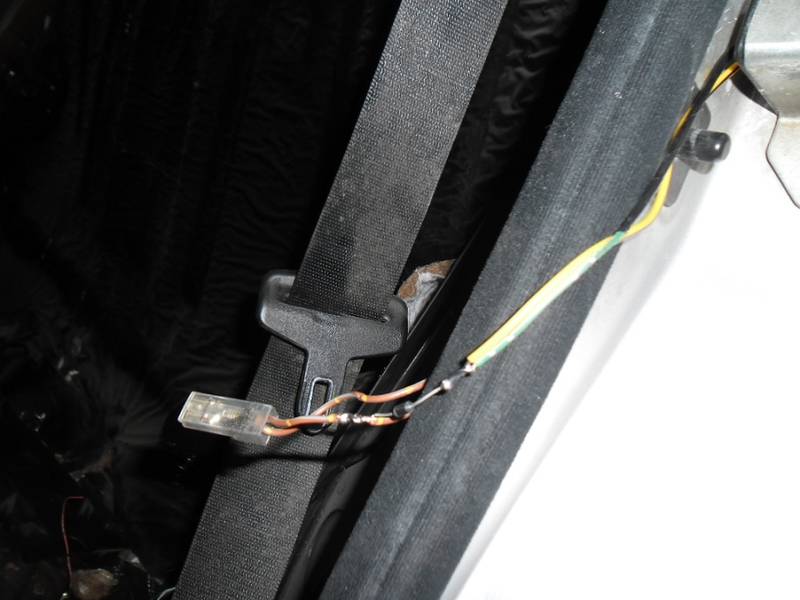

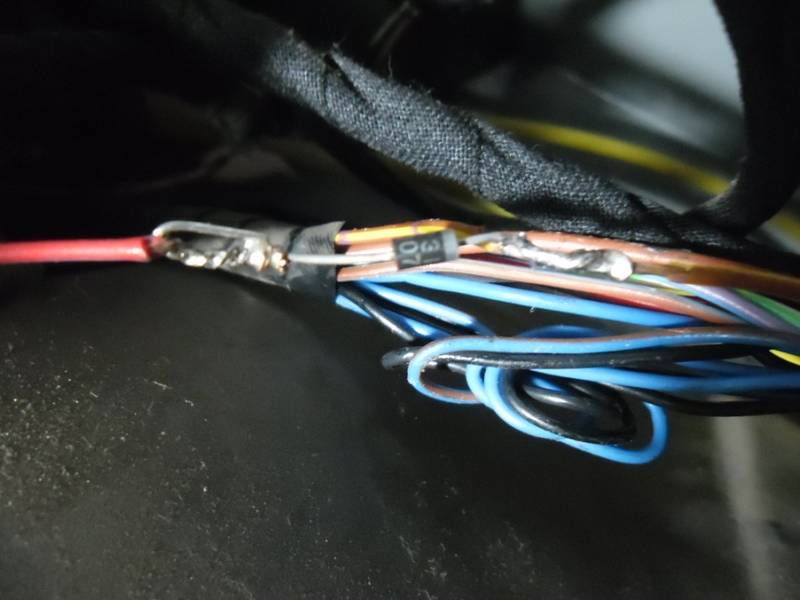

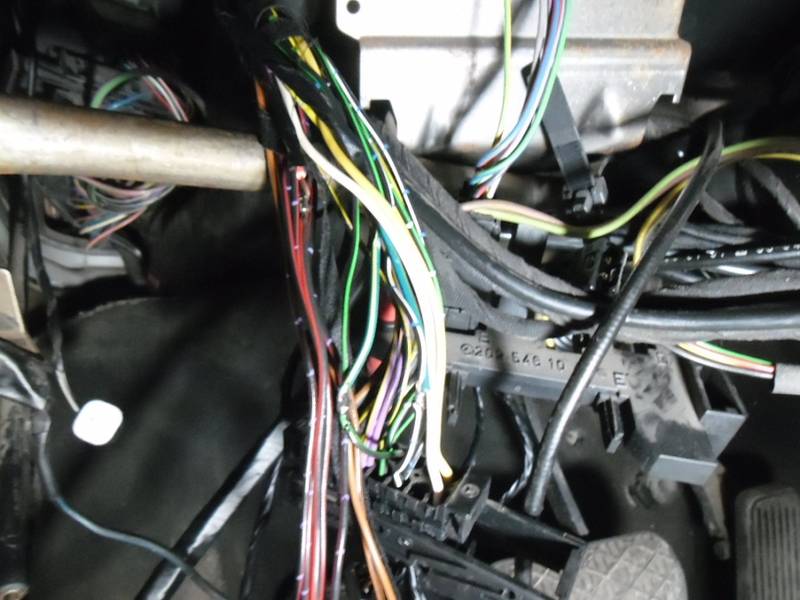

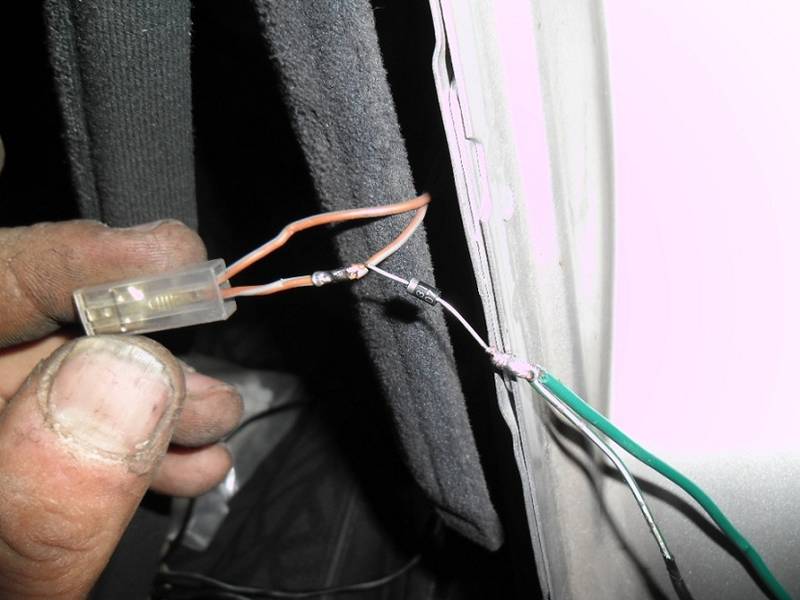

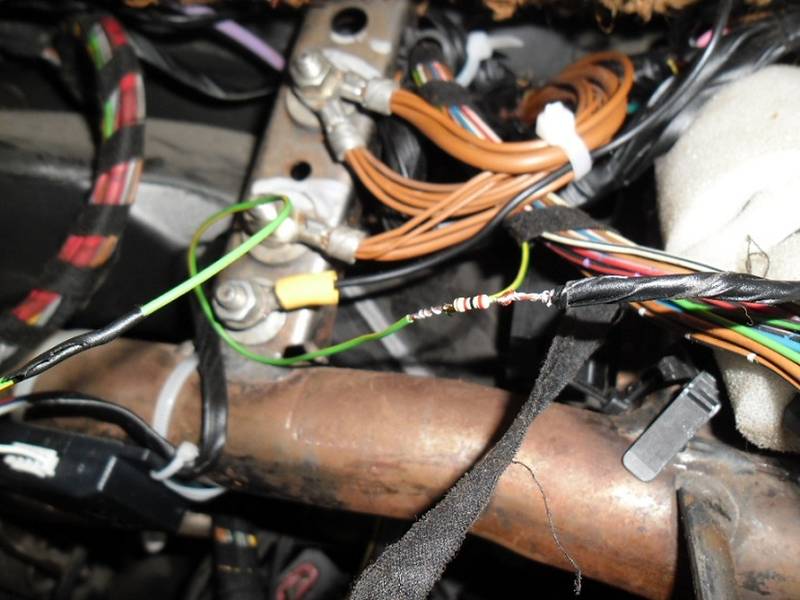

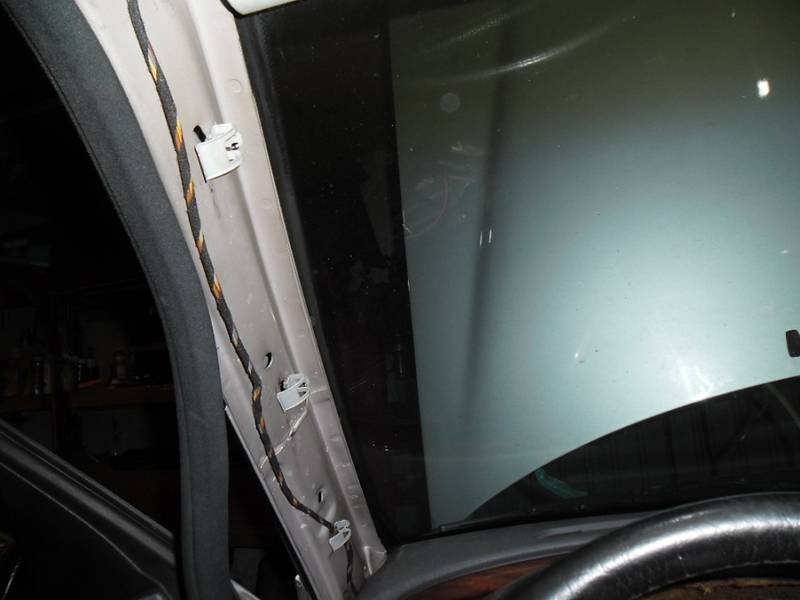

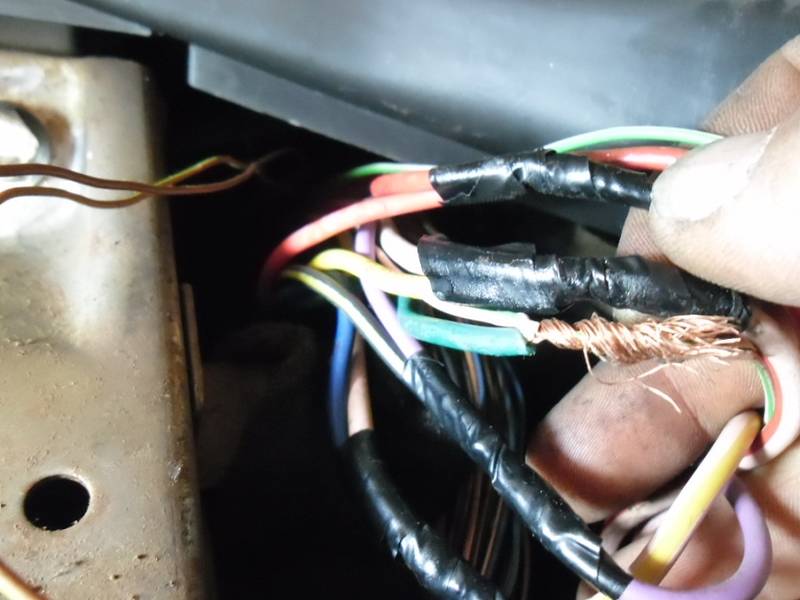

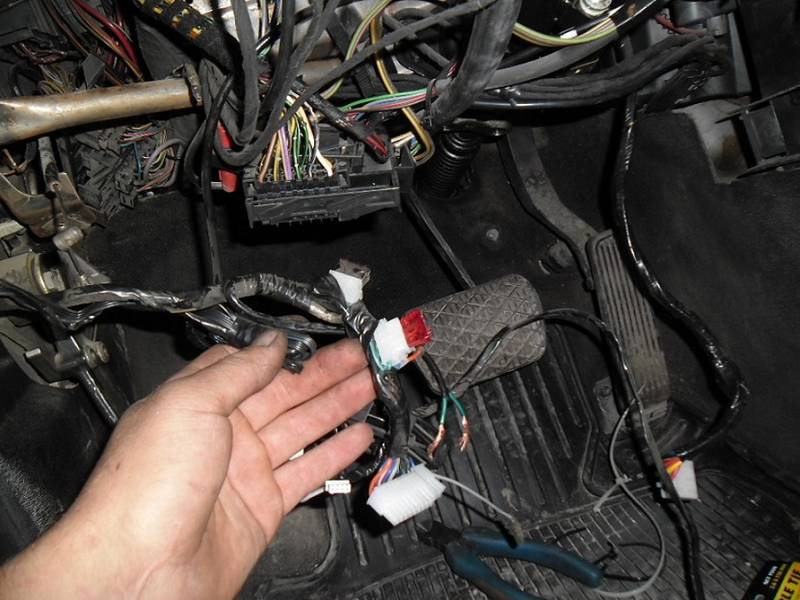

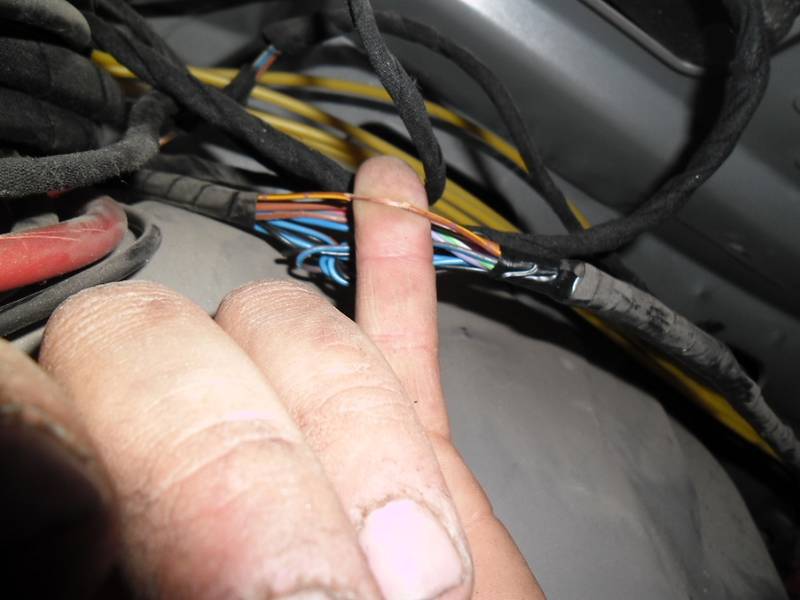

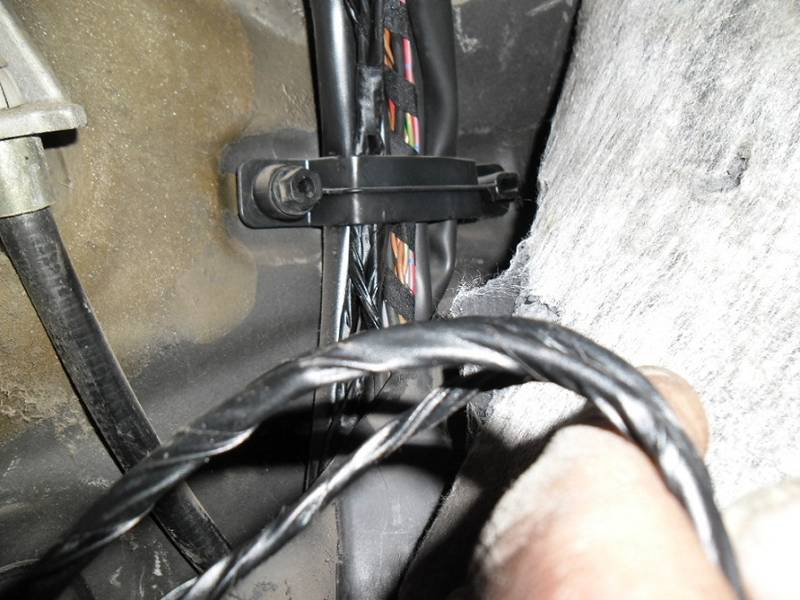

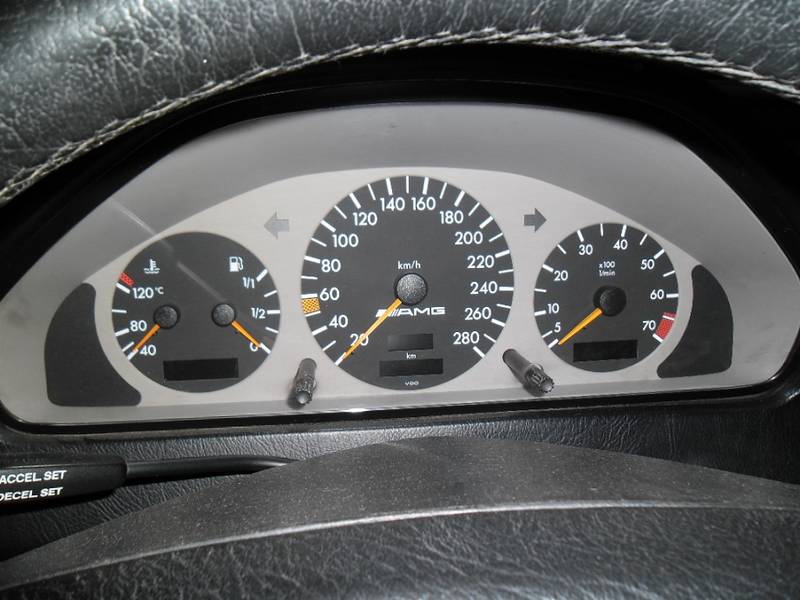

теперь подключаю концевики дверей, багажника и протягиваю провода ближе к педалям. провод концевика багажника был подключен через диод в самом багажнике и проходит по левой стороне в лотке с родной проводкой. так же провода концевиков дверей. провода на концевики дверей подключаю так же по левой стороне. концевики задней пары дверей работают параллельно но отдельно от передней пары дверей, которые так же работают параллельно. поэтому подключение идёт только по левой стороне так же через диоды.минус сигнализации и контроль работы запуска(серо-чёрный провод) подключаю в районе щитка приборов.контроль работы запуска был выбран по сигналу тахометра. на малом разъёме щитка приборов провод(зелёно-жёлтый) под номером 3далее подключение к цепи стоп ламп и так же ламп правого и левого поворотника. провод стоп сигналов чёрно-красный идёт с лягушки над педалью и провода поворотников с розетки на переключатель света (стрекозы)протягиваю провода в районе аварийного ножного тормоза на центральный замок, концевиков дверей, концевика багажника.центральный замок управляется минусом. с двери чёрный и синий провод. провода на концевики дверей и багажникаприпаиваю

[Gliese583]

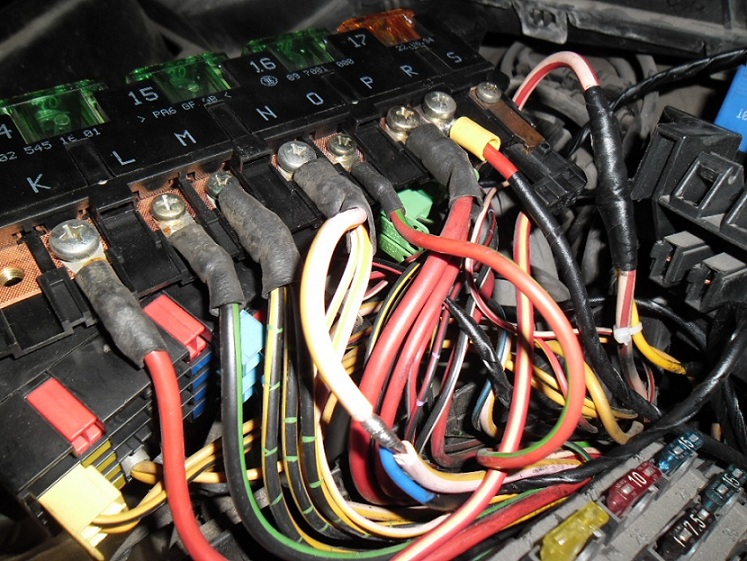

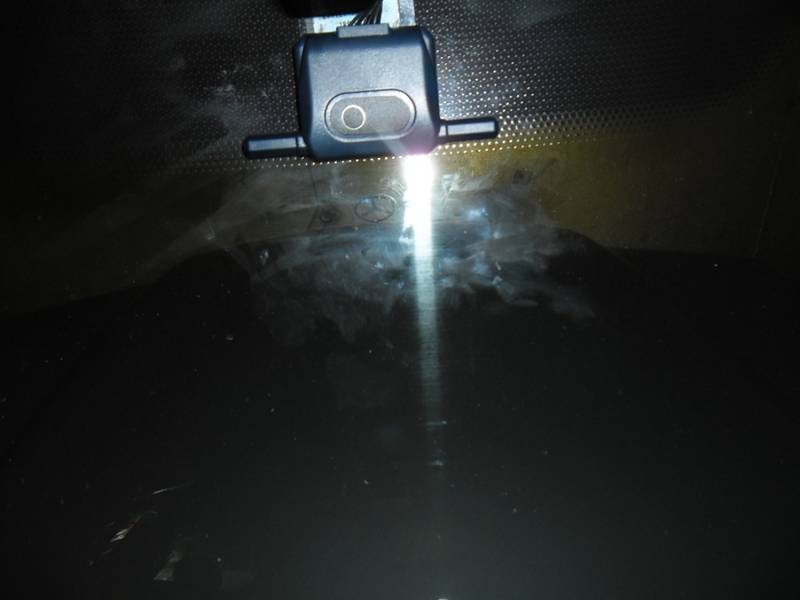

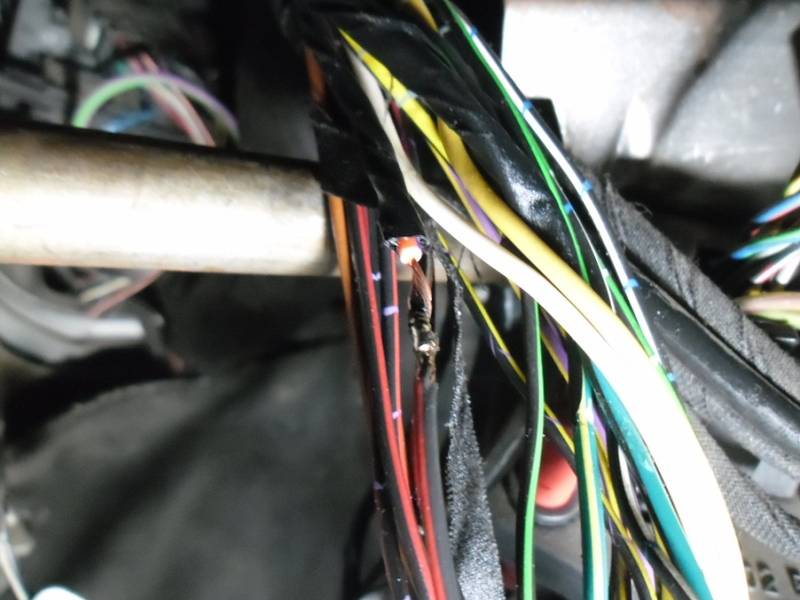

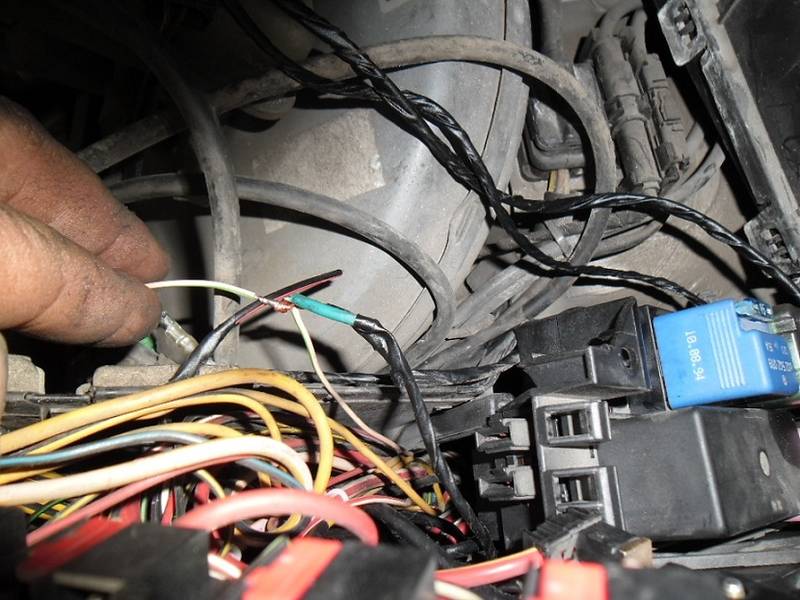

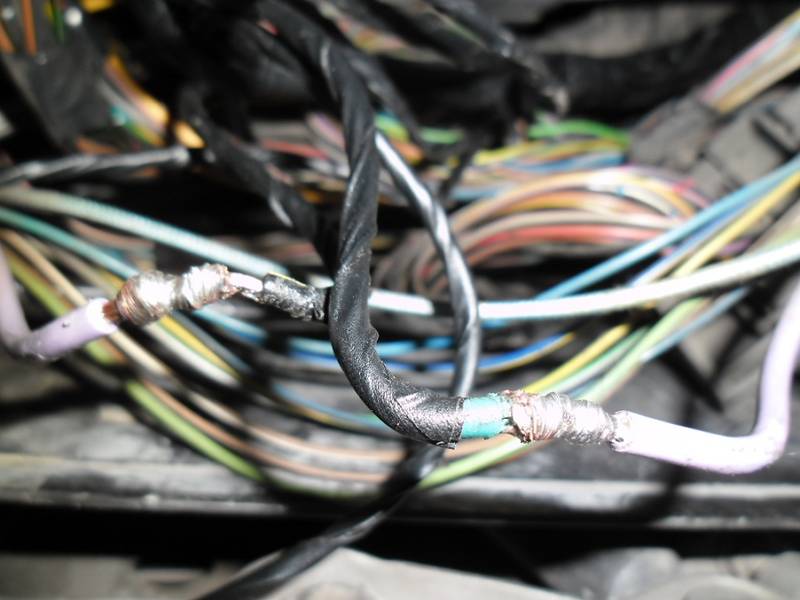

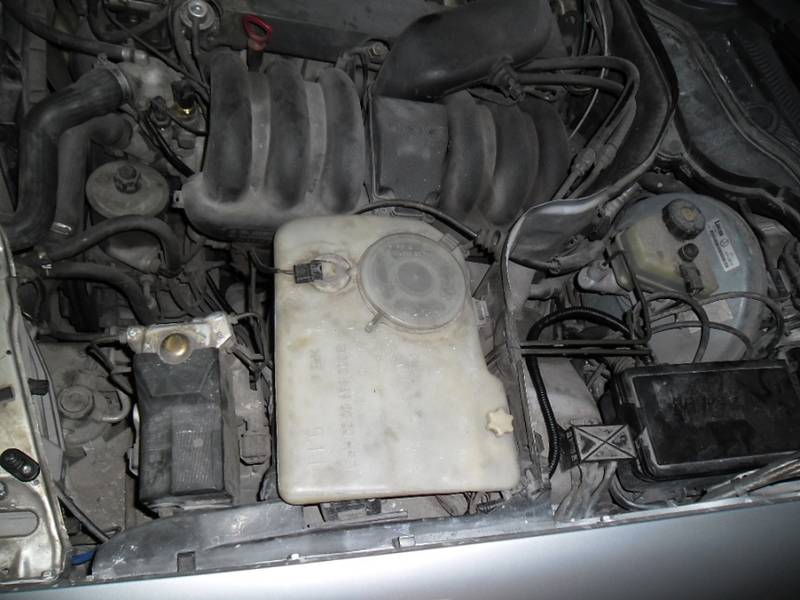

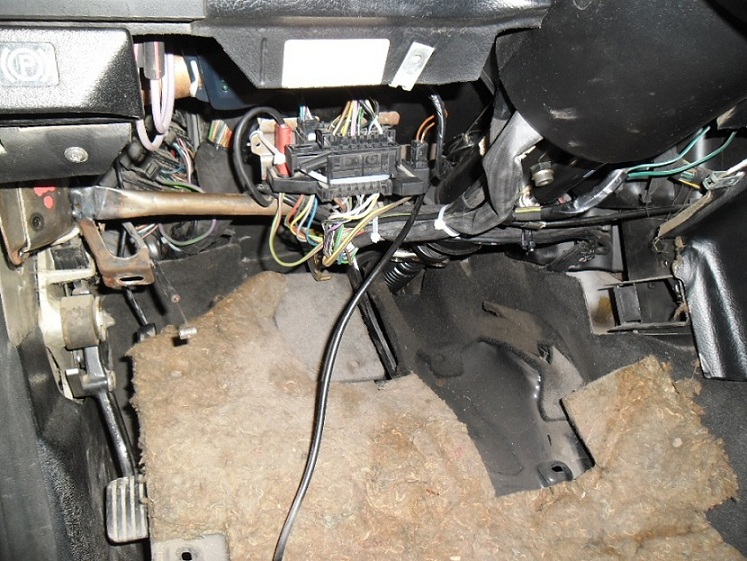

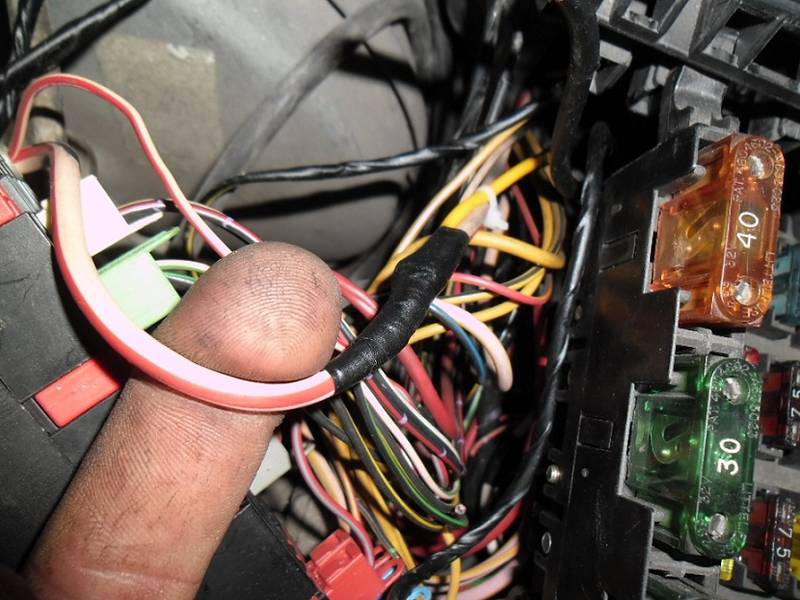

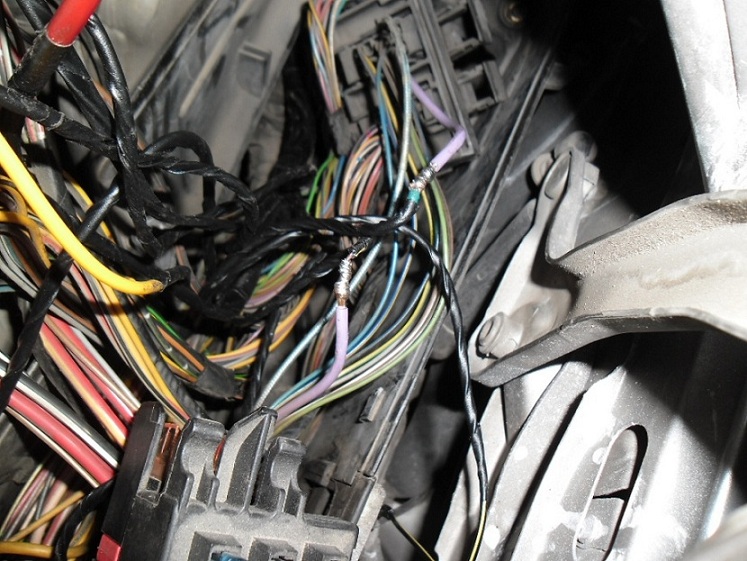

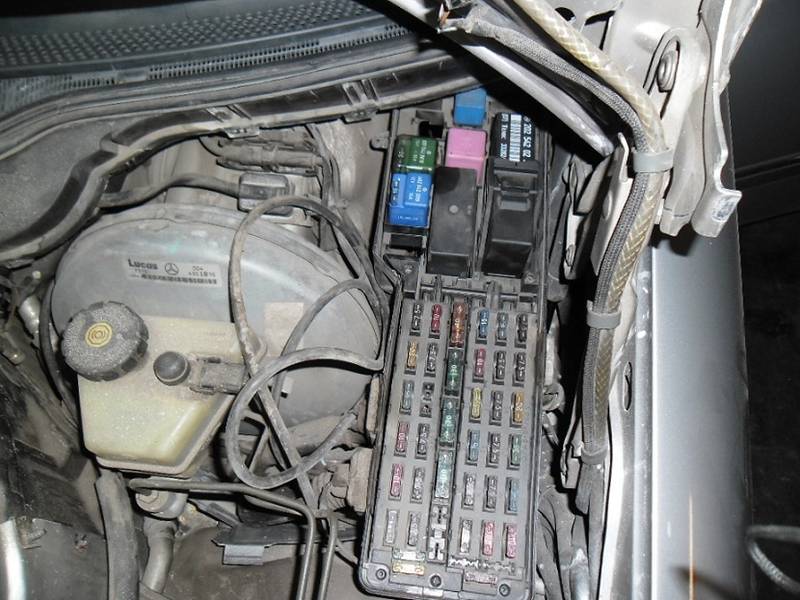

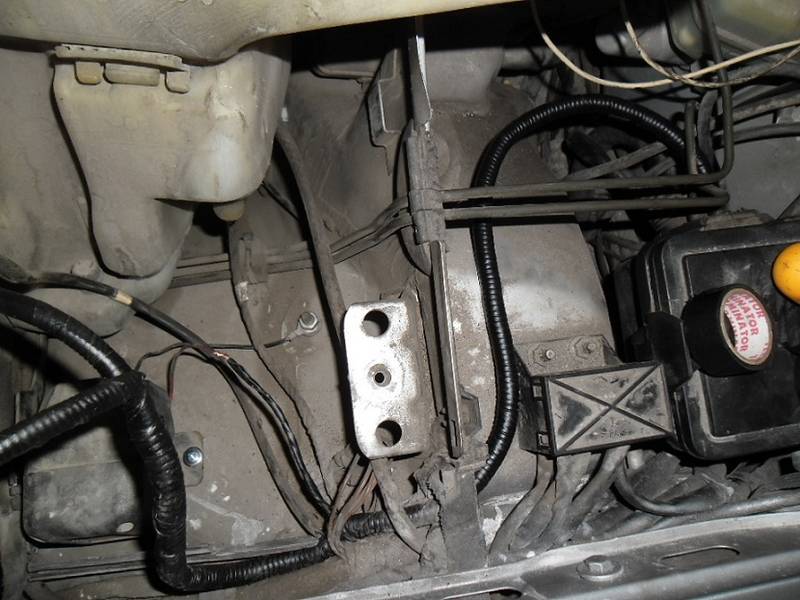

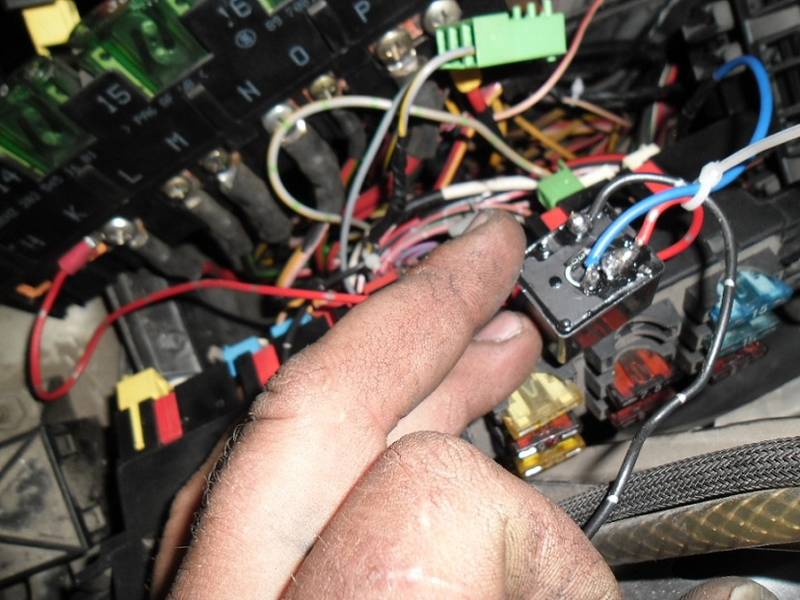

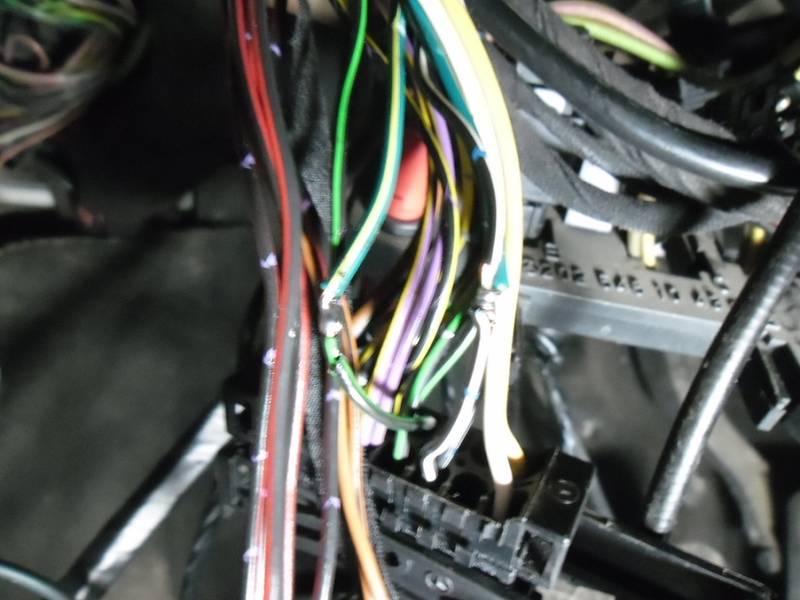

теперь подключение силового 6 контактного разъёма. провода проведены в район блока предохранителейна сигнализации по схеме два провода на стартер подключаю в разрыв цепи силового провода на стартер. надо убедится что родной фиолетовый провод идёт напрямую на стартер, так как при закрывании авто срабатывает родная система и блокирует так же стартер и запуск будет невозможен. получается провод с контактной группы идёт на родное реле блокировки и после него напрямую на стартер. жёлтый провод сигнализации(главное зажигание) подключаю на толстый розово-красный провод так же главного зажигания авто.(желательно прозвонить от контактной группы)R-плюс на сигнализацию. N-синий провод сигнализации(ACC) подключаю к розово-жёлтому толстому проводу(желательно прозвонить от контактной группы)зелёный провод сигнализации(2-зажигание) подключаю к розово-зелёному тонкому проводу(желательно прозвонить от контактной группы)как дополнительная опция можно через реле подключить функцию --- световая дорожка или проводи домой. с сигнализации тонкий синий провод 18 контактного разъёма. сигнал на проводе программируется. сигнал отрицательный. я подключился к туманкам до родного предохранителясирену под капотом спрятал под бачок омывателя. не видно и на M104 это позволяет датчик температуры привентил рядом с термостатом и над фарой концевик капота. концевик надо установить обязательно, при открытом капоте(каком либо ремонте) автозапуск невозможен.вот так после установки, кроме датчика удара и кнопки сигнализацию не видно)))сигнализация производится в Санкт-Петербурге и так же мастера могут принять участие в конкурсе МАСТЕР ЗОЛОТЫЕ РУКИустановка завершенавидео после установки    http://www.youtube.com/watch?v=W0JgNfPLXm0
