диагностический разьем дизеля.[Решено]

[Kira]

Чё то я совсем запутался.

1 - минус.
2 - плюс при вкл. зажигании.
3 - плюс постоянный.

Что с этим не так?

[Alexander 1971]

Все правильно!  Но у меня на 3 плюс потерян. Я проследил за проводком. Он красный с желтой полосой и белими насечками. Такой же проводок, но спареный с черным проводком идет на один из разъем реле перегрузки. Если ты говоришь, что 3 разъем диагностики должен быть постоянно по плюсом, от чего он берет его? Я предположил, что от реле перегрузки и значит на самом разъеме реле он то же должен быть под плюсом, у меня он без. Отсюда я хочу определить исправность реле перегрузки.

[Kira]

Проверь реле. Лучше лампочкой от фары. Сперва, приходит ли плюс на 1 и минус на 5. Дальше 1-плюс, 5-минус. Должен появиться плюс на 9. Кидаешь плюс на 4, он появляется на 2 и 6. Кидаешь на 3 - появляется на 7 и 8.
https://w202club.su/index.php?topic=27835.msg632558#msg632558

[Alexander 1971]

Хорошо. Понял.

[Alexander 1971]

Проверил. 1 плюс есть, 5 минус есть. Соеденил на 1 плюс, минус на 5- на 9 плюс есть. При кидании плюса на 4 с 1 плюс снимать? Или все по нарастущей?

[Alexander 1971]

Я снял плюс с 1, поставил на 4, минус оставил на 5, плюса на 2 и 6 нет.

[Kira]

Извиняюсь, 4 минусом управляется. Попутал

К реле подключены 1 - плюс, 5 минус. Не отключай до конца проверки.
Лампочка подключена к 9 и минусу. Горит.
Лампочка подключена к 2 и минусу. Горит при появлении минуса на 4.
Лампочка подключена к 6 и минусу. Горит при появлении минуса на 4.
Лампочка подключена к 7 и минусу. Горит при появлении плюса на 3.
Лампочка подключена к 8 и минусу. Горит при появлении плюса на 3.

[Alexander 1971]

Во, теперь понятно. Завтра проверю, отпишусь. Машинка пока заводится.

[Alexander 1971]

Кирилл, проверку сделал!

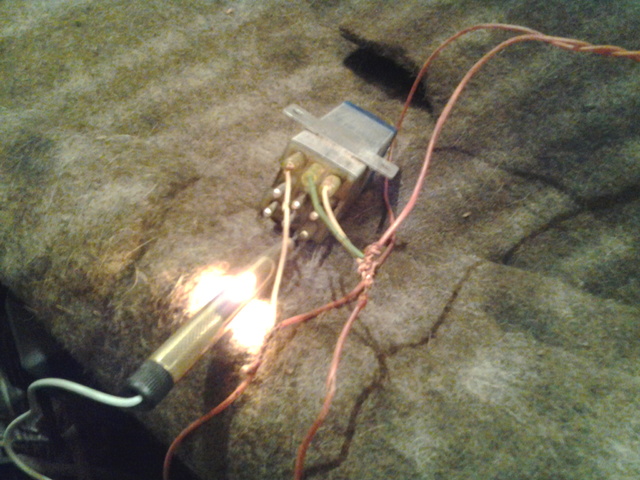

Все пункты норма, а вот 7 и 8 чюдят! Подсоеденил плюс к 3 к 7 минус (лампочку) ничего нет!

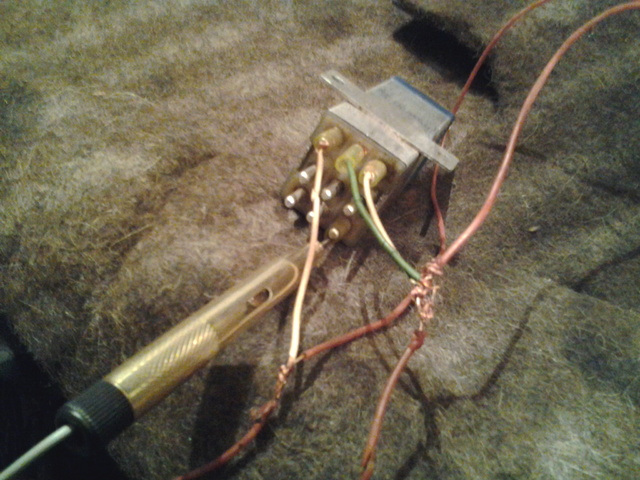

, пока ходил за планшетом, сфотал, только хотел снять проводки, раздался щелчек, лампочка загорелась.


Так думаю, дай посчитаю, через какой интервал лампочка загорается. Подсоеденил, ждал, ждал не горит. Потом опять снял поставил, загорелась и щелкнуло несколько раз и опять потухла. И так с обоими 7 и 8.
Вот когда запитывал 4, там четко срабатывало реле, а здесь один раз на пять подключек и то не сразу.
Ваш вердикт?

[Alexander 1971]

Вот опять, минут 10 дал реле отдохнуть, кинул плюс на 3, лампа на 7и8 горит, переподключил-не горит, подождал 5 минут загорелась.!?

[Юрий-42RUS]

Вот опять, минут 10 дал реле отдохнуть, кинул плюс на 3, лампа на 7и8 горит, переподключил-не горит, подождал 5 минут загорелась.!?

всё-таки реле дурит!?

[Alexander 1971]

Наверное. Но, что интересно, к 7 и 8 кантактам реле у меня ничего не подходит, дырочки в разьеме реле пустые?

[Юрий-42RUS]

Наверное. Но, что интересно, к 7 и 8 кантактам реле у меня ничего не подходит, дырочки в разьеме реле пустые?

у меня тоже 2 незадействованы))

[Alexander 1971]

Понятно, вот жду, что "Kira" скажет.

[Юрий-42RUS]

Понятно, вот жду, что "Kira" скажет.

Реле вскрывали? пайка целая?
