Неопознанное реле[Решено]

[byJ]

30 и 87 получаем соединение напрямую

Дак вот 87 это к зеленой, а 30 масса.



Вот тут PE 07 что это может быть?
Как раз тут контакты группы F1 уходят туда, возможно причина там.

[byJ]

Нашел причину установки реле от ваза.

на фото видно что одна дороджка отошла и поджарилась.

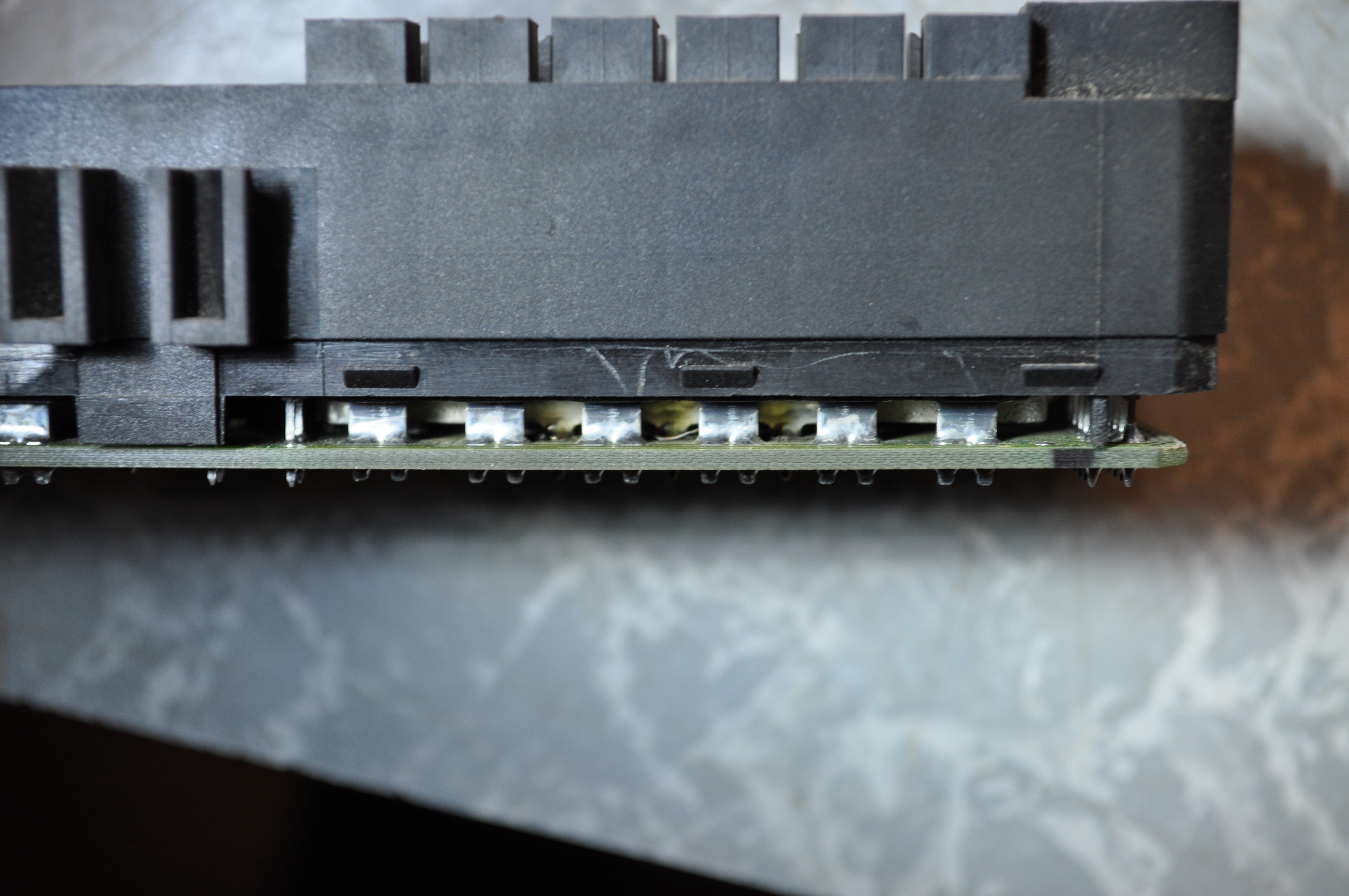

Попробовал разобрать, но сидит хорошо

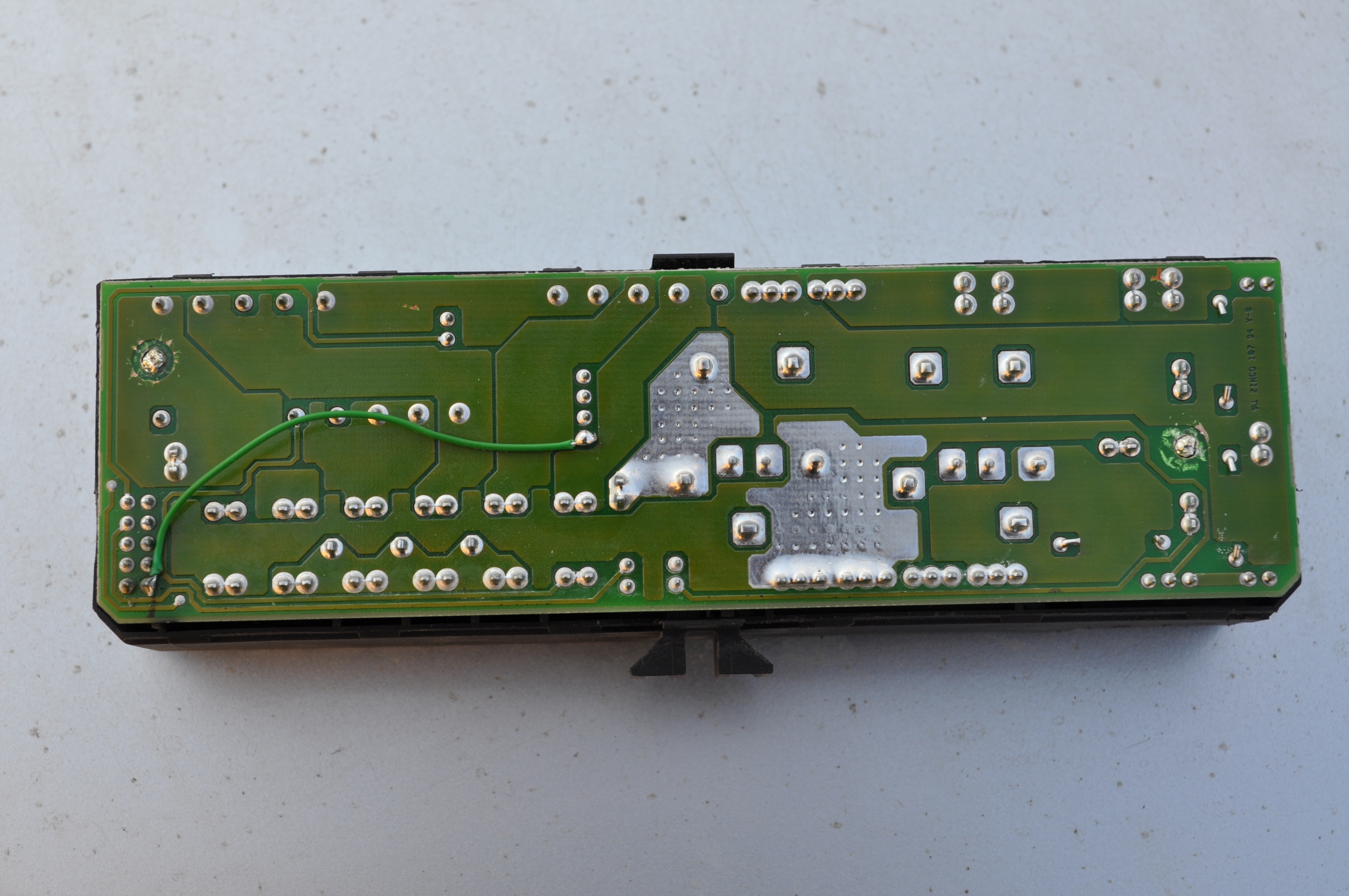

Выход из положения, с 4 на 10


Но к сожалению так реле на прямую не заработала, ищу схему от этого блока разъем B1 контакт 10, куда он уходит дальше, думаю куда то в сторону замка зажигания.

[Almay]

разъем B1 контакт 10, куда он уходит дальше,

блок К40\4


Z7\35  - под оплеткой моторной проводки спаяны несколько красно-синих проводов

[byJ]

Всем спасибо, решено и вырезано
