Самодиагностика для PMS HFM светодидным способом.

[CherT]

Есть очень полезная тема  Диагностика неисправности двигателя по коду для PMS HFM систем  Все вроде просто и понятно, но у многи людей возникают вопросы. Делал сам диагностику и решил, заодно, запечатлеть это дело.

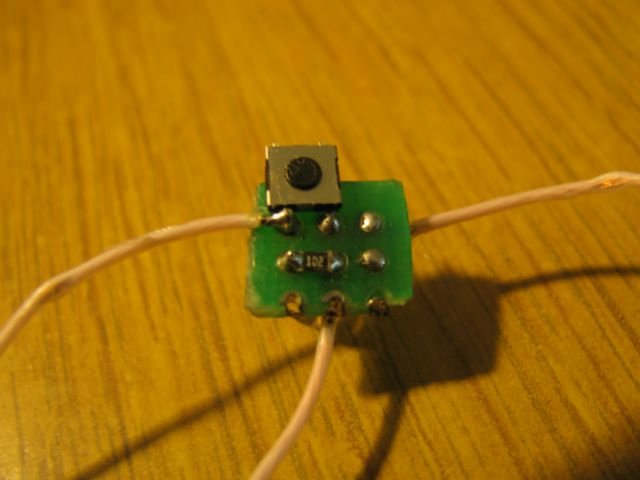

Для начала, что бы было удобно, спаял простенький девайс :



Что бы каждый раз не искать концы пометил изолентой.



Я использовал обычный светодиод, поэтому обязательно надо впаять еще сопротивление, хотя бы 1 kOm:



Ну, есесно, кнопка для удобства закорачивания нужных ножек))
Собственно сам диагностический разъем находится с правой стороны под пластмасовой крышкой:



У меня оказалось, что далеко не все выводы задействованы:



Далее подключил свой девайс по этой схеме, для проверке ошибок системы PMS:



После подключени светодиод начинает гореть в пол силы... это я так понял нормально. После включения зажигания он гаснет и можно начинать процесс диагностики.

IMG_0550.MOV

пример того как собственно происходит сам процесс чтения, как что делать написано в теме по ссылке в начале поста.
Почитав все ошибки - стер их. Выключил зажигание, включил еще раз. Если все сделано правильно, система должна выдавать одно мигание светодиода, что значит отсутствие ошибок:

IMG_0551.MOV

[Добрый]

Ты все таки его сделал! Молодец!

Отредактировано Добрый (2011-10-17 13:38:30)

[CherT]

ну я обещал)))

[Patrick]

Очень полезная инфа)

[HER13]

Я использовал обычный светодиод, поэтому обязательно надо впаять еще сопротивление, хотя бы 10 kOm:

А на фото видно номинал написан 102 и это означает что 1 кОм, что является правильно  так как при номинале 10 кОм он вообще не будет светтся

[Игорь]

только хотел написать - 10 кОм - перебор
достаточно безопасно применять от 1,5 до 2,0 кОм
С 1,0 к Ом некоторые светодиоды горят от напряжений в машине 14,5 Вольт

[TITOFF]

С 1,0 к Ом некоторые светодиоды горят от напряжений в машине 14,5 Вольт

это старые АЛ горят, для новых китайских 1кОм в самый раз.

[CherT]

Тему поправил, там действительно 1K стоит и его достаточно.

[Дмитрий_78]

интересно что скажет по этой теме Руслан

[CherT]

интересно что скажет по этой теме Руслан

А что он может сказать и что еще тут можно добавить?

[Даня]

отлично. как раз это я и искал!!! спасибо))
