Подключение вакуумных трубок М104.

[rimoon]

Где можно найти схему подключения вакуумных трубок по двигателю и акпп разжёванную для дураков.В картинках быстрее пойму что и куда ставиться.Купил в разобранном состоянии,теперь пытаюсь всё собрать обратно.

[Kira]

разжёванную для дураков.

Не бывает в природе. По ранним машинам вообще мало схем.

[verum99]

rimoon, по моему кто то выкладывал в 2013 в моей теме...https://w202club.su/index.php?topic=13830.1470

[rimoon]

rimoon, по моему кто то выкладывал в 2013 в моей теме...https://w202club.su/index.php?topic=13830.1470

Спасибо

[rimoon]

сильно не ругайтесь,если не там спрашиваю.Надеюсь на вашу помощь!

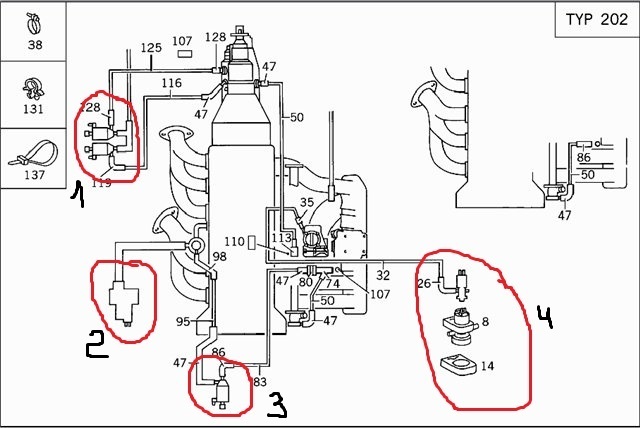

1.Вроде как на правой стойке стоит(фотик сел не сфотал),к этому блоку должны идти 2 трубки от акпп фиолетовая и зелёная или нет?



2.Что за фигня должна стоять?
3.Тоже не понятная фигня.
4.Куда и к чему?

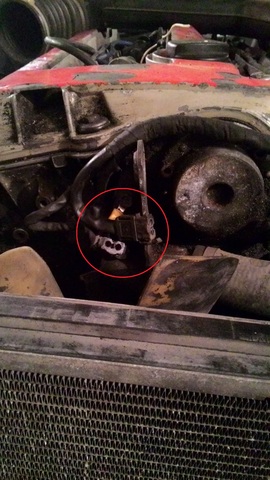

откуда к синему клапану должно идти? и отпиленная пластиковая трубка  куда шла(к впускному подсоединена)?

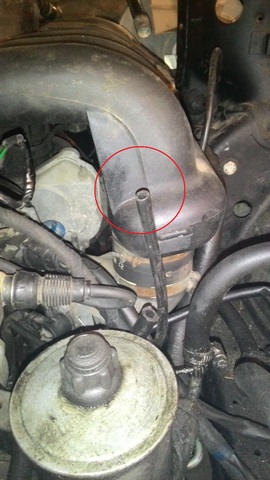

заглушена болтом,и на клапанной крышке клапан лежит не понятно откуда с фишкой обрезанной

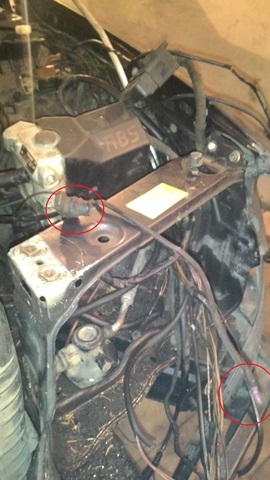

фишки не вижу(может и обрезаны)

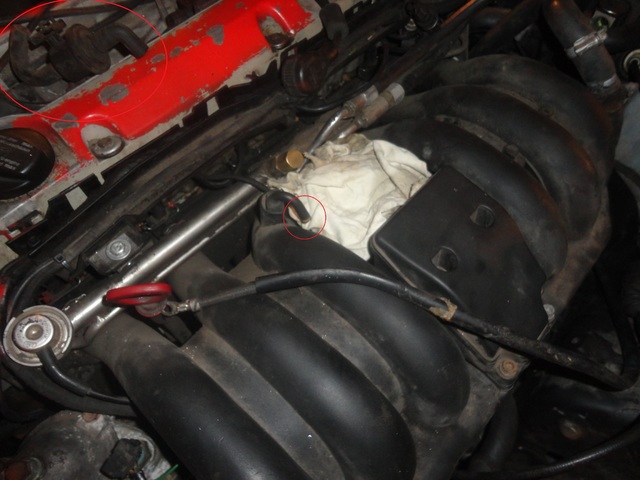

не обрезан,идёт откуда-то снизу впускного коллектора

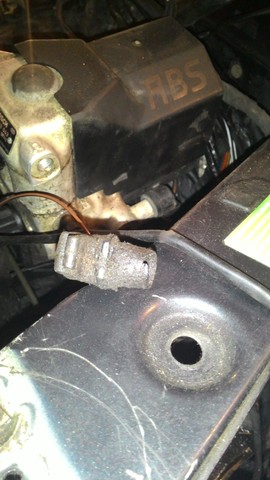

сиреневый отгнивший прод,фишка с одним контактом






этот провод должен к стартеру идти?

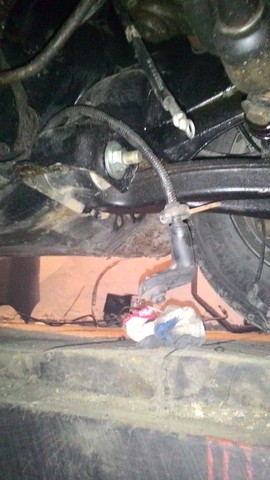

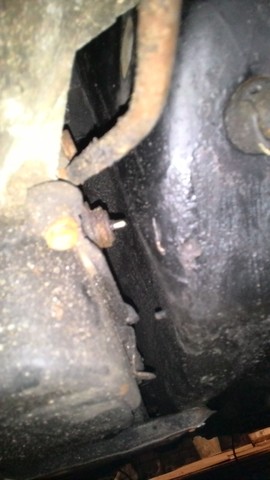

на акпп по ходу авто,2 круглых контакта.

[verum99]

rimoon, вот там у тебя засада тебе проще попросить кого нибудь с 104-м мотором посмотреть.подъедешь все отфотографируешь,запишешь и  проще будет разбираться

[rimoon]

Засада что я в серпухове,у нас пока не видел с 2,8 акпп. Может кто не равнодушный найдется,поможет)))

[verum99]

я в серпухове,у нас пока не видел с 2,8 акпп

выбери время доедь до Москвы тут их больше,электрички ездят...можешь заранее договорится с кем то

[Роман 280]

1 это стоит возле мозгов с правой стороны, к ней подходят две трубки зеленая и фиолетовая.
2 это ниже генератора стоит мотор или как он там для продувки катализаторов.
3 это вроде реле или что то в этом роде которое включает продувку катализаторов.
По счет 2 и 3 можешь не парится я со своего снял и все норм работает.
4 это возле абс стоит, не знаю как она называется и для чего она, но она не большого размера

[Роман 280]

Фото номер 3 от впускного коллектора синенькая от нее идет трубка на вакуум который стоит возле форсунок

[Роман 280]

Кстати та штука куда ставляется черная трубка, она на фото под номером 4 у тебя, она должна стоять возле абс ближе к лонжерону и одеваться на другую трубку

[Роман 280]

Фото номер 4 от коллектора должна идти трубка на акпп возле селектора включения передач

[Роман 280]

Фото номер 5 эти провода вроде идут как раз на датчик продувки катализаторов.

[Роман 280]

Фото номер 6связано с фото номер 4, эта трубка одевается на ту штуку которая на фото номер 4 лежит. Фото номер 7, там провод скорее всего идет на датчик уровня масла в поддоне

[rimoon]

Спасибо,чуть-чуть стало понятно
