Ремонт автоматической антенны

[dedon]

Всем привет!
Решил подключить б/у авт. антену. Штекер в машине был, но красный провод был оборван. Восстановил провод, подключил.

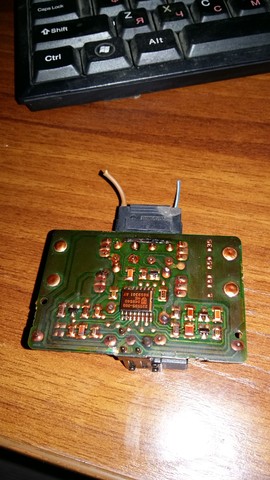

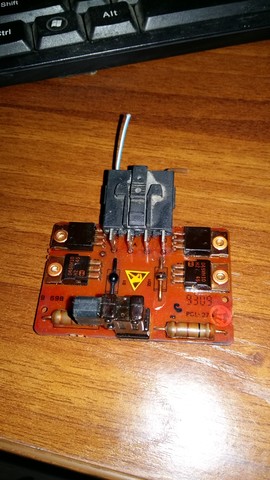

Антенна не работает.Вырубается предохранитель. Разобрал, добрался до платы. Фото ниже.
Красный +12В я подключал рядом с синим.
Несколько вопросов:
1. Какое напряжение должно быть на синем проводе? В интернете разная информация: кто-то говорит +12, кто-то +10В. У меня при вкл. магнитолы (магнитола оригинальная) на синем проводе +10 В.
2. Постоянно ли там напряжение при работе магнитолы? , т.е. если его снять, то моторчик должен отработать назад какое-то время, чтобы опустить антенну?
3. Как моторчик понимает, что антенна опущена или поднята? Другими словами, откуда он знает в какую сторону вращаться?
4. Можно ли где нибудь найти схему?

[Вениаминыч]

На антенну идет три провода , плюс 12 В, минус и управляющий с магнитолы. При наличии напруги на управляющем - антенна поднимается и остается в поднятом состоянии, при отсутствии -опускается.

[dedon]

При наличии напруги на управляющем - антенна поднимается и остается в поднятом состоянии, при отсутствии -опускается.

Хорошо, это понятно. Но при первом подключении, подключаем штекер, на нем есть +12 В, минус, и нет напряжения на управляющем, значит, моторчик должен опустить антенну? до каких пор он будет это делать?
Мне хочется понять, по какому алгоритму работает плата управления антенной, та что на фото, может кто нибудь разбирался?

[Sanchelo]

по какому  принципу ?   по  логической цепочке   (чего непонятного то  выше все обяснили)     в моем случае в управлении используется фирменный микропроцессор  auta6000ke      вскрывайте   свой корпус управления   и изучайте  что  у вас там   стоит   ищите на каждый компонент datasheet   не знаю зачем вам это нужно

[dedon]

не знаю зачем вам это нужно

Не работает потому что, хочу починить.

[Sanchelo]

мультиметром пользоваться умеете  ,  нужно соорудить  стенд  ,  разобрать  корпус осмотреть лупой дорожки   , проверить  мотор на кз
если нет уверенности  попросите радиолюбителя  он быстро разберется

[tropogan]

принцип моей автоматической таков
когда дан импульс схема запускает мотор он крутится пока все хозяйство(механизм антены) не упрется в конечное положение.
когда все уперлось моторчик останавливается и походу перенапряжение с двигателя  идет на транзисторы которые отключают питание и так же в обратном порядке
мотор имеет значение
http://www.msvmaster.lv/mercedes-benz/s-class/w140/diagrams/electric-antenna.html

[dedon]

Вы пишете :

когда дан импульс

Но там же постоянно напряжение на управляющем проводе, пока работает магнитола....

[dedon]

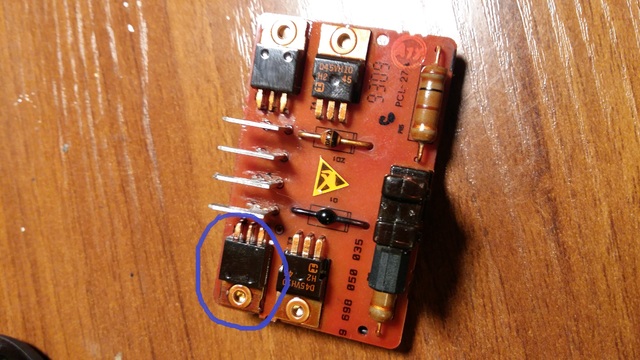

Вообщем, поразбирался я с антенной и пришел к выводу, что не исправен вот этот транзистор. выделен на фото.
Теперь ищу эту плату. Может у кого завалялась? Куплю.
