Распиновка разъема

[Роман 280]

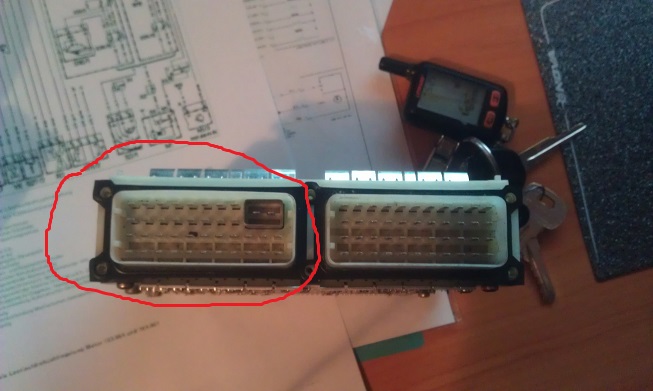

Здраствуйте! Может мне кто нибудь помочь в данном вопросе. Очень нажна распиновка разъема который указан на фото, блока управления двигателя м104. И как посчитать какой контакт под каким номером? Очень надо!

[Роман 280]

Картинку не получилось загрузить, у меня не поладки с интернетом, объесню на словах. на моем блоке 2 разъема, в один разъем подключается моторная коса, так вот нужна распиновка второго разъема.

[Роман 280]

[Вениаминыч]

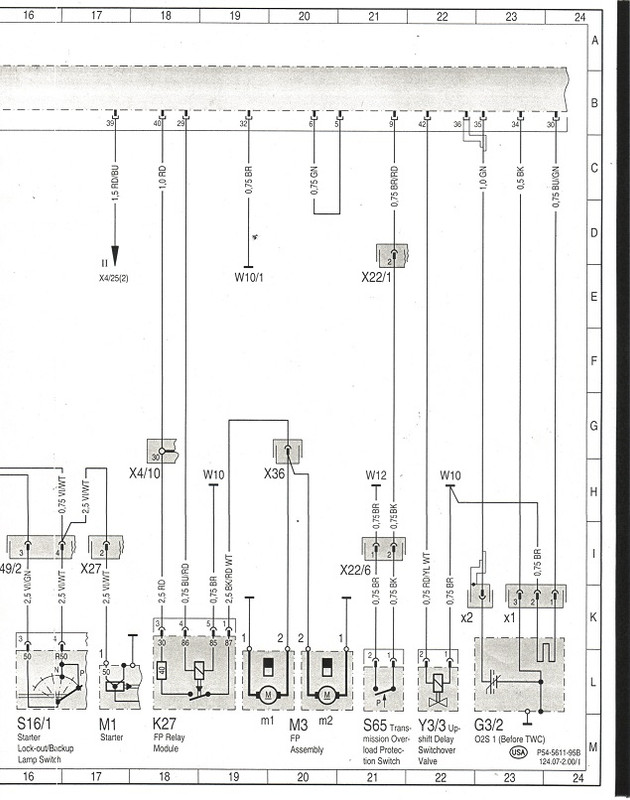

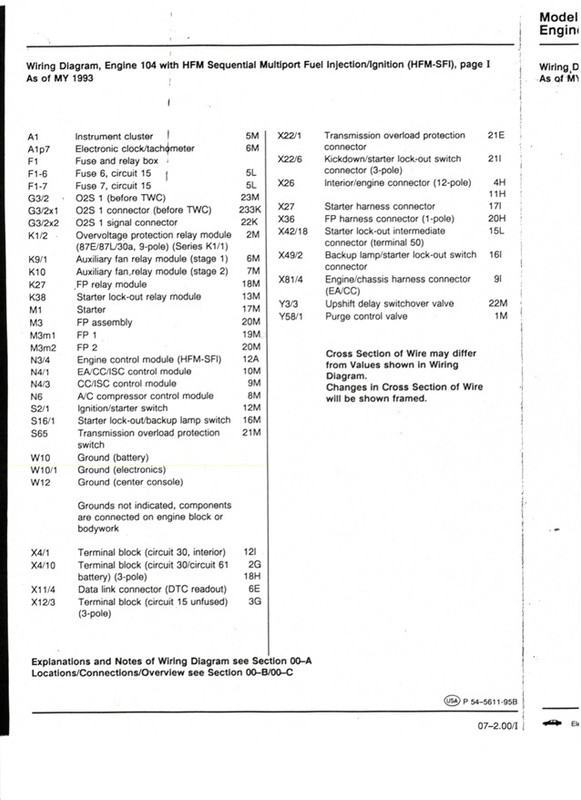

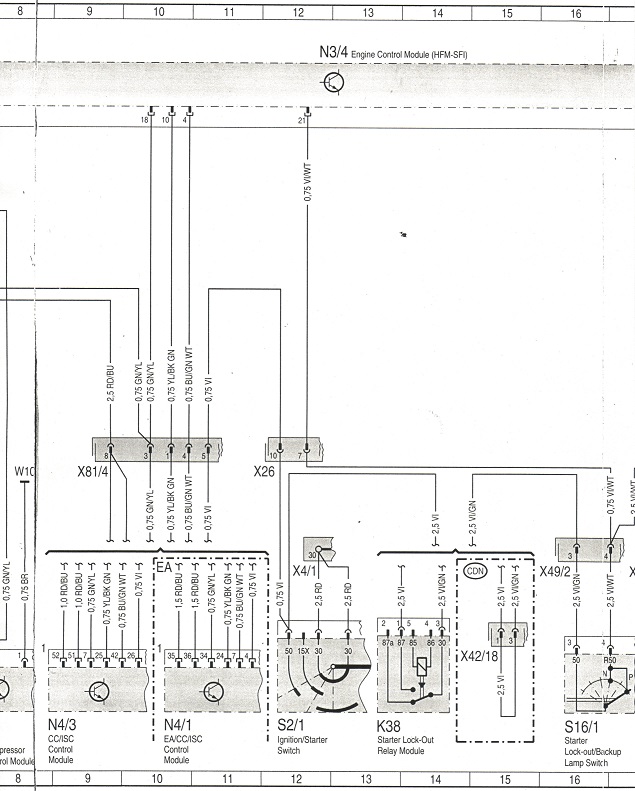

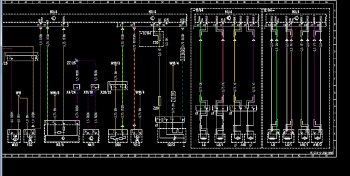

Схема длинная, поэтому даю частями

[Роман 280]

Дмитрий спасибо за помощь! Я нашел то что искал, но не могли бы вы еще сказать что означает на схеме L5?

[Вениаминыч]

что означает на схеме L5

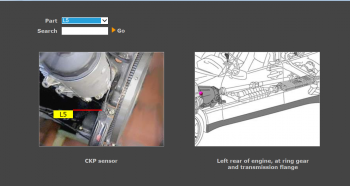

Датчик коленвала

[Роман 280]

То есть контакт 29 идет на датчик коленвала?

[Вениаминыч]

То есть контакт 29 идет на датчик коленвала?

Смотрите в конце схемы, там есть до 94-го года и после.

[Роман 280]

Спасибо за помощь!

[Роман 280]

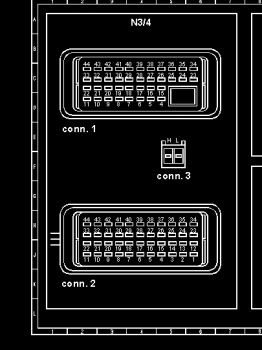

Кстати на тех фото нет распиновки первого разъема, там на 2ой разъем. Не много поискав нашел то что нужно, вот решил поделиться вдруг кому нужно и пригодиться
