моторная проводка, подключить фишку

[colobok34]

Всем доброго дня,  и С Праздником!
Перебрал моторную косу и немного накосячил.
Авто W202 c 180, М 111920, 1995г., ПМС с иммо.  вин. 2020181А345340
Помогите правильно кинуть провода на фишку от моторной косы,  подключается
за блоком АБС, или скиньте фотку.
И еще косяк. У меня плоский двухконтактный ДМРВ. провода зел. белый и кор. белый.
Какой из них подключается ближе к черному выступу на фишке.
Перерыл инет, все схемы проводок есть, моей нет.

[Kira]

Фотку колодки давай. Ничего не понятно. Какой ПМС, если ДМРВ?

[colobok34]

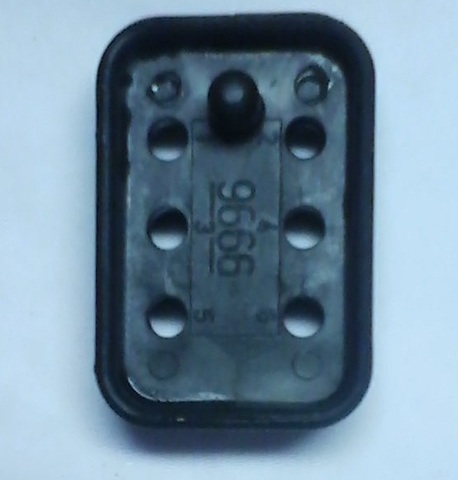

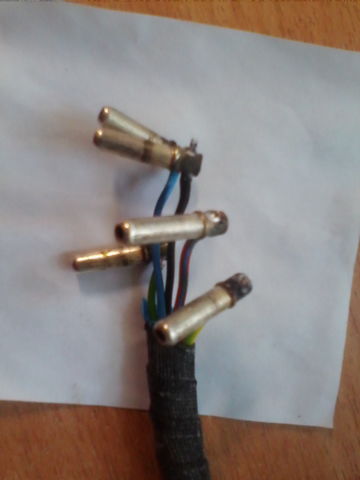

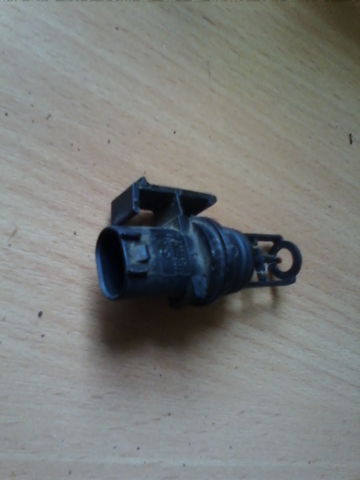

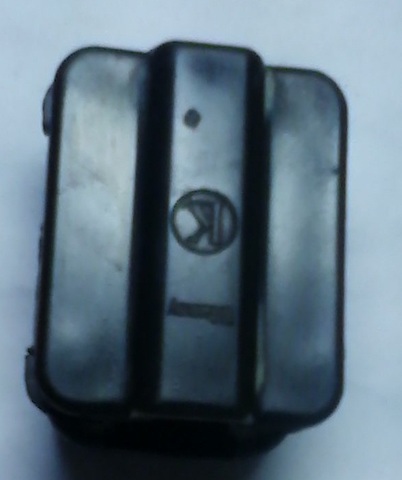

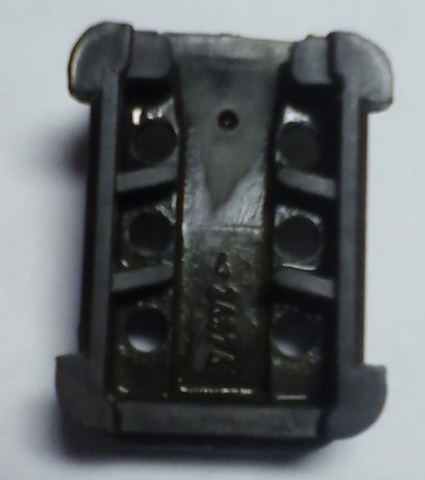

фотки в студии. 1- вид колодки из нутри,2- вид снаружи, 3 -крышка колоки, 4 - ДМРВ, 5 - контакты к колодке

[sdmlcom]

1- вид колодки из нутри,2- вид снаружи, 3 -крышка колоки, 4 - ДМРВ, 5 - контакты к колодке

4 - это датчик температуры воздуха, ему без раздразни как ты подключиш.

[colobok34]

если раздразня это клема, то она на фото.

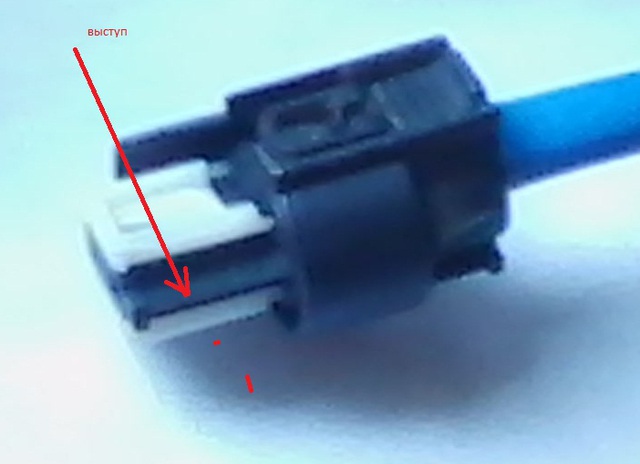

Стрелкой черный выступ на клеме, ближе к нему  какой провод подключать?

[Вениаминыч]

ему без раздразни как ты подключиш.

Там идут данные по сопротивлению и без разницы как провода воткнуть

[colobok34]

Дмитрий, Спасибо!
Но, смущает один момент.

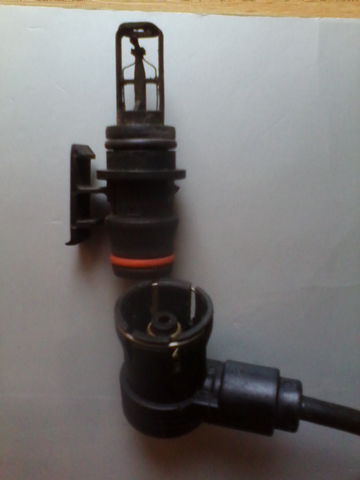

В версии 1994г. фишка круглая. один провод центральный и другой "экран". (фото)
Если нет разницы, то на х-на так заморачиваться?
В моей версии,   датчик и клемму по другому подключить нельзя, есть "выступ".
Разъясни бестолковому.

[Kira]

Дабы не заморачиваться с разработкой новых разъёмов используют стандартные. Термосопротивлению без разницы, где плюс, где минус. Это не ДМРВ а датчик температуры всасываемого воздуха.

Странная фишка. Обычно там длинная с хитрым замком. Проще разобрать ответную часть и глянуть расположение проводов там, чем искать на просторах. Или прозвонить. Уверен, что зелёный это не ДТОЖ на приборку?

[colobok34]

Спасибо, Кира!
Собственно, я не собирался разбирать и переставлять  новые разъемы. При переборке косы просто не правильно подключил провода (замена по цвету) именно в этой фишке. Не хотелось бы разбирать ответную часть, вот поэтому и попросил фото подхода проводов к фишке по цвету. фото круглой фишки как пример.но если в моем варианте нет разницы по цвету проводов, то хорошо, а то я волновался.

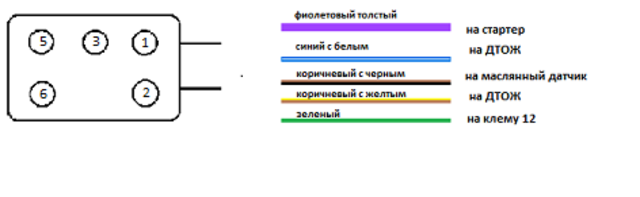

Зеленый, это ДТОЖ на приборку- это от разъема М (блок ПМС,  клема 12), до этой фишки, но в какую "дырку"?
Длинная с хитрым замком это как раз от 1994 г. и круглая фишка на датчик темп. воздуха (фото ранее).
Но все равно пойду к машине посмотрю как можно разобрать ответную часть.

[Kira]

Э... контакт 12 разъёма М это контрольная лампа на приборку, у нас не подключена вообще и контакт в фишке отсутствует. Зачем оттуда проводу идти на мотор?

Тыц. Может, что полезное подчерпнёшь.

[colobok34]

Доброе утро, страна!
Други,  всем спасибо за помощь, разобрал ответную часть и все увидел.

Кира, не знаю зачем туда идти зеленому проводу, но он там был.


тема закрыта.
