Кнопка закрытия замков

[Александр (Одесса)]

Здравствуйте,

Скажите, индикатор кнопки "Закрытия замков изнутри" должен гореть всегда или только когда замки закрыты?

[vital199]

Только когда активирована данная функция

[Pavel0861]

Только когда активирована данная функция

А разве у этой кнопки не две функции - "открыть" и "закрыть"? Тогда в каком случае будет гореть диод?

[Evgenii_zhelamkov]

А у меня туда диод сигналки воткнули. Наркоманы не иначе

[Almay]

Александр BEAM, тезка, не знаю что лучше: вопрос на форуме задать.. или мануал почитать


http://www.gdtm.net/W202RusGuide/W202RusGuide.htm

[vital199]

А разве у этой кнопки не две функции - "открыть" и "закрыть"? Тогда в каком случае будет гореть диод?

Функция кнопки закрывание дверей
Значит активная ее функция это закрыто и лампочка в кнопке горит

[Александр (Одесса)]

Александр BEAM, тезка, не знаю что лучше: вопрос на форуме задать.. или мануал почитать

Спасибо за ответ.   (  Кому же придёт в голову мануал читать  ....  )

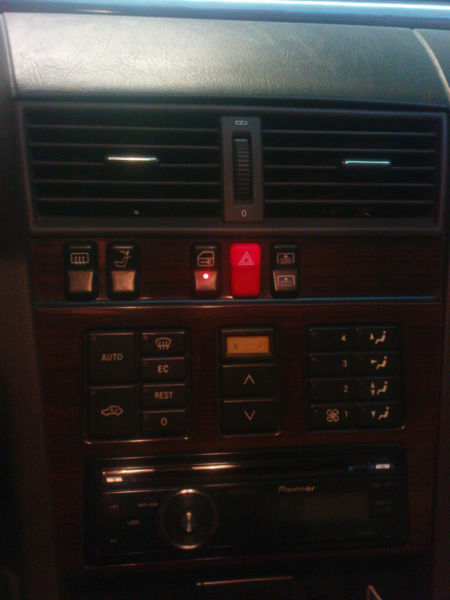

Сама кнопка свою функцию выполняет. Закрывает/открывает замки. А светодиод горит постоянно.

Сегодня снимал панель чтобы установить вольтметр и, заодно, изучил кнопку. Кнопка целая. Внутри два светодиода с двумя сопротивлениями по 2,4 кОм.
Жёлтый светодиод на подсветку, красный на индикацию режима кнопки. Питание на красный светодиод примерно 10,9 В приходит постоянно.
Похоже на классический "транзисторный ключ" управления, и на этот ключ постоянно подаётся сигнал "включить".

Что может быть причиной? У кого-то есть схема, по которой можно хотя бы увидеть откуда подаются эти 10,9 В ?
