Помогите подключить магнитолу

[Almay]

какой переходник?

переходник антенный автомагнитолы азия европа - цена 30руб

[Vadim1984]

По маркировке разъемов все должно работать. Но не работает. Если только для включения магнитолы не должна быть подключена антенна, ибо переходника у меня нет. Повезу магнитолу в магазин обратно.

[TITOFF]

переходник антенный автомагнитолы азия европа - цена 30руб

У меня с Альпайном такой в комплекте был

[Almay]

Vadim1984,

на фото плохо видно.... у тебя под красным проводом черный (масса) есть?

[sdmlcom]

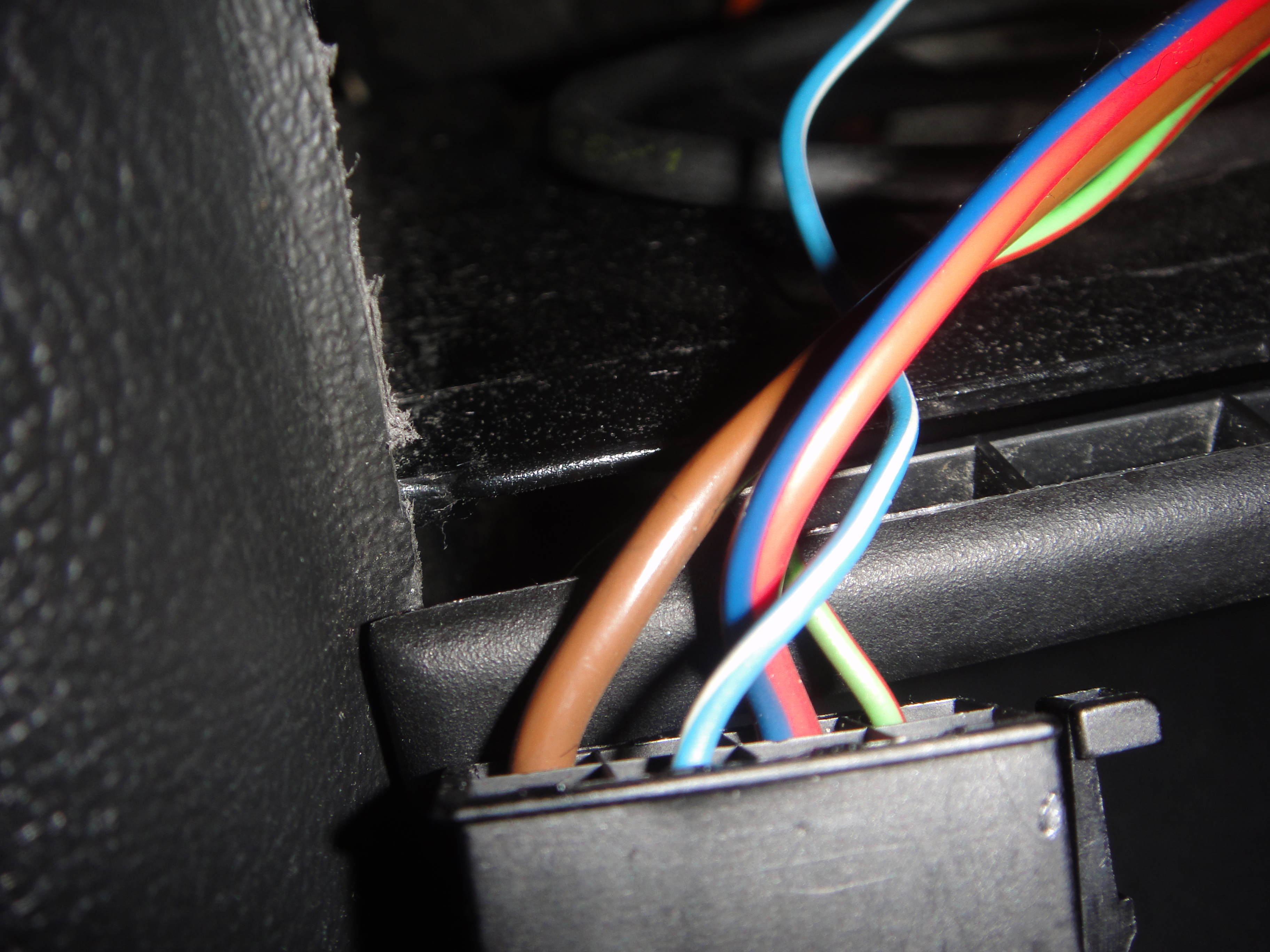

TITOFF, сфоткал разъемы. Этот у машины:

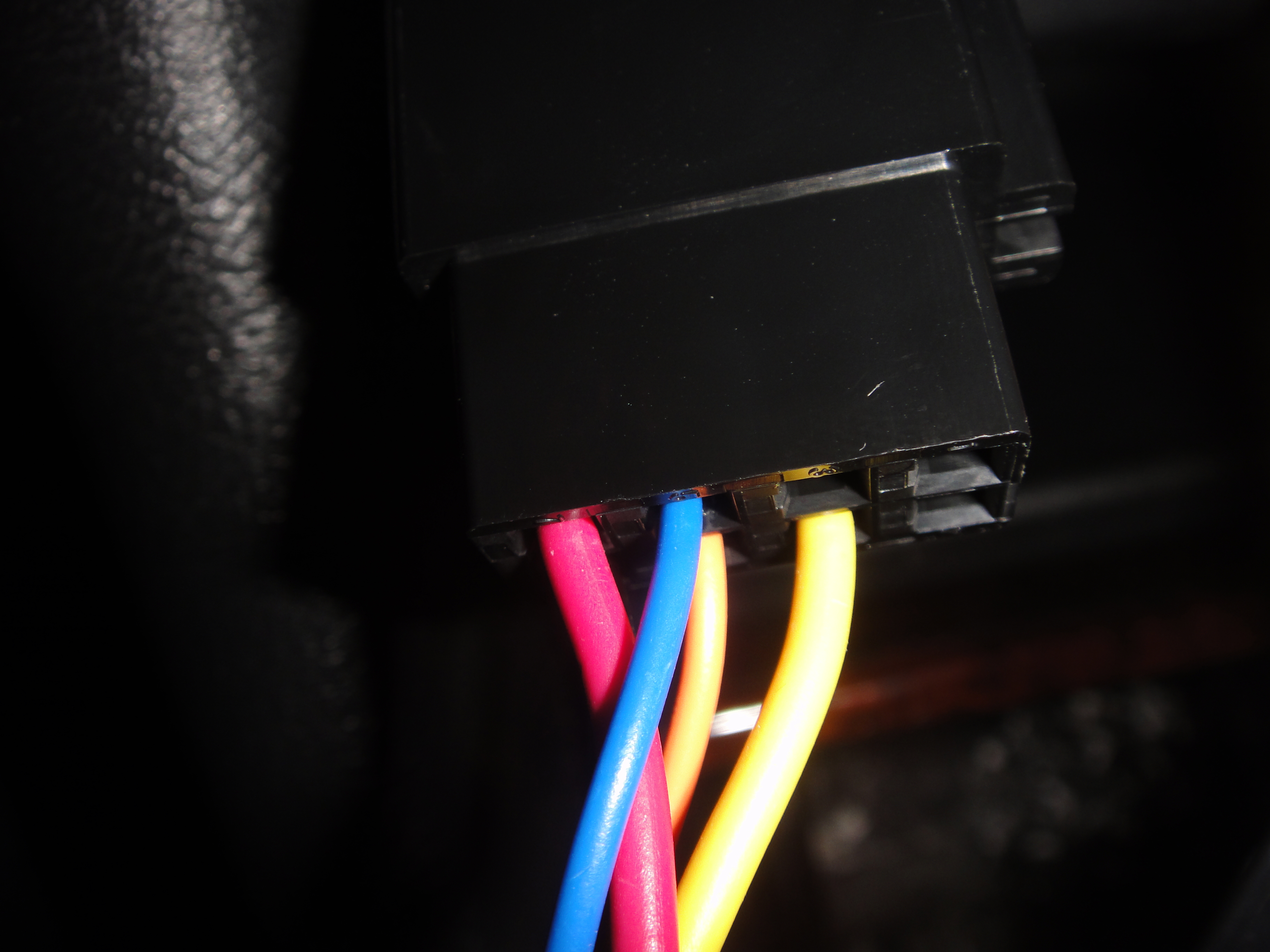

Вставляется в этот алпайновский:


Вторая колодка 8 пиновая - это колонки. Там проблем нет.

на первой фото отчетливо видно что, нет второго провода питания. он должен быть над коричневым и подключатся к 15 клемме замка зажигания.

[Vadim1984]

Almay, да, черный провод массы есть, на фото не виден.

[Vadim1984]

sdmlcom, никаких больше проводов не было. Родная магнитола работала.

[sdmlcom]

sdmlcom, никаких больше проводов не было. Родная магнитола работала.

а вот новая не будет работать без него.

[Vadim1984]

sdmlcom, а где его брать, этот провод? Может питание идет через 10 пиновый чейнджерский штекер?

[TITOFF]

Может питание идет через 10 пиновый чейнджерский штекер?

Возможно у штатной мангитолы не было раздельного питания.

[Vadim1984]

Так когда подключаешь, в любом случае либо красный либо желтый провод провод должен дать питание магнитоле при заведенном моторе. Они же не обязательно оба должны быть подключены.

[TITOFF]

Они же не обязательно оба должны быть подключены.

Обязательно. Причем желтый на постоянный плюс не зависимо от зажигания.
Желтый питает мозги, а красный - исполнительные механизмы и усилители.

[Vadim1984]

TITOFF, значит желтый надо соединять с красным а потом на родной штекер, колхозить в общем.

[sdmlcom]

TITOFF, значит желтый надо соединять с красным а потом на родной штекер, колхозить в общем.

если быть коротко, скорее всего у тебя этот провод кто то, где то, оборвал. самый простой выход в твоем случае: купить новую фишку и заменить имеющийся разъем добавив  в него отсутствующий провод с цепи 15 (там появляется напряжение при повороте ключа замка зажигания в первое положение)

[Almay]

нет второго провода питания

а не он ли это ? (по схеме 2ой пин должен быть свободным , а там  этот провод....и как раз зелено-розовый
