Переборка моторной проводки mercedes W140 M104 944

[Gliese583]

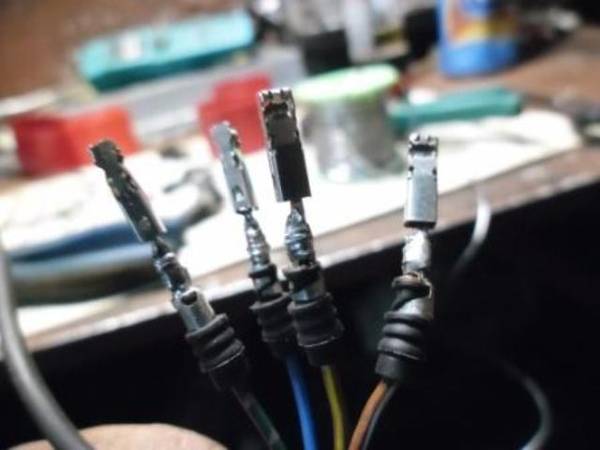

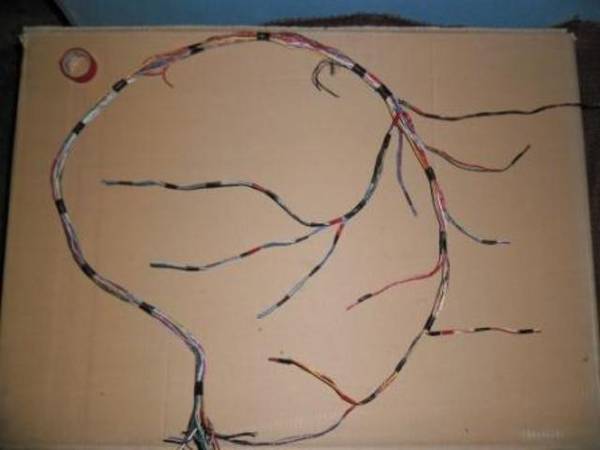

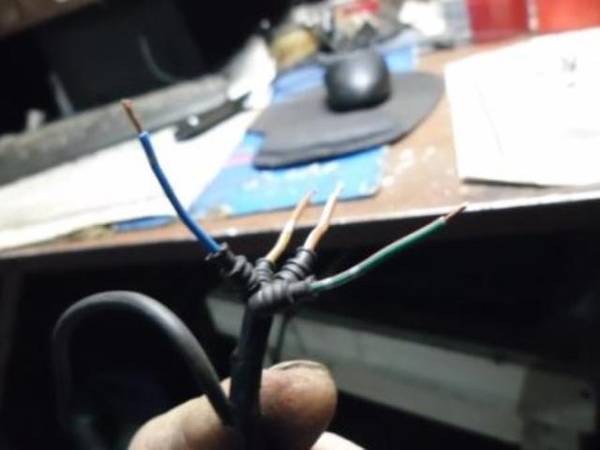

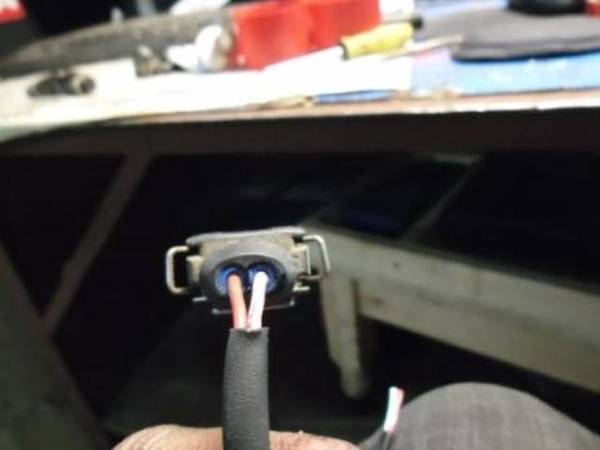

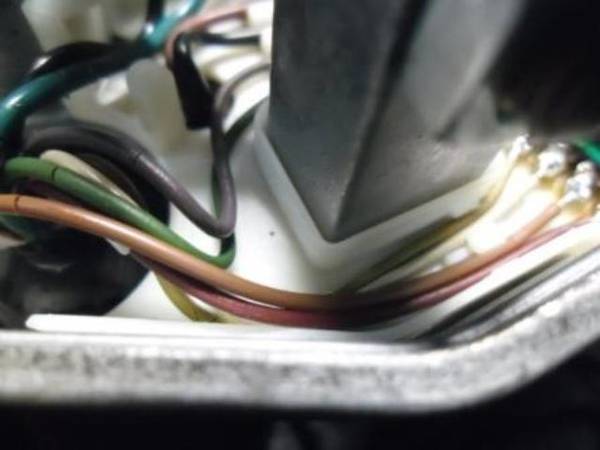

здравствуйте друзья, предлагаю ознакомиться с фотоотчётом по переборке моторной проводки на mercedes W140 M104 944. проводка демонтированна, и далеко не в лучшем состоянии.  осыпавшаяся изоляция, очень частое явление.                                                                    готовим материалы, провода использовались с японского авто. качество отличное и диаметры разные. АМР контакты в продаже не нашёл, использовались старые. времени много уходит на их подготовку  а так не хуже новых. и состовляем схему ориентируясь по старой проводке плетём первую ветку проводки на дтож 4 пин, датчик на приборку 1 пин и датчик температуры воздуха ориентируясь на старую ветку[/url]<img src="http://s3.uploads.ru/tE30D.jpg" border="0" />плетём вторую ветку проводки на инжекторы,катушки, эл.магнит обгонной муфты, заслонку изменения объёма впускного коллектора на примере первой ветки  [url=http://s2.uploads.ru/nPIEV.jpg][url=http://s3.uploads.ru/3V1I4.jpg]  матерчатой хорошей изоленты типа TESA в продаже не было и я использовал медицинский лейкопластырь. звучит нелепо а выглядит надёжно     далее обрезаем под корень провода кроме трёх экранированных на дд и дф     обжав предварительно проводку термотрубками, готовим для соединения на основную колодку 36 пин. главное внимательно следить за длинной обеих жгутов, дабы короткими не оказались. экранированные провода дд и дф вплетаем в ветку датчиков температур.эти провода обычно не осыпаются . они силиконовые.   далее готовим разъёмы с контактами АМР, сальники.   пропаиваем обязательно провода форсунок убрал в родные силиконовые трубки,они в отличном состоянии и придают оригинальность      датчик температуры ож. квадратный разъём разборный.                  также припаиваем АМР основного разъёма и согласно схеме вставляем на место   теперь проводка красуется под капотом гордости Штудгардского авто.        фото проводов дросселя. фотоотчёт по восстановлению проводки дросселя имеется в этом разделе

[Gliese583]



[bulatt838]

супер!!!

[KaMaToZnIk]



[Gliese583]

Автор: KaMaToZnIk
« : 11 Мая 2013, 06:15:35 » Цитата

Автор: bulatt838
« : 11 Мая 2013, 05:53:59 » Цитата
супер!!!
Спасибо)))
