бортовой компьютер

[Виталий8414]

Игорь
Вы не получили отчёт по БК?
От: Виталий [ovvitaly_n@mail.ru]

Отправлено:  29 мая 2011 г. 20:36

Кому:  'sein-i@yandex.ru'

Вложения: У меня машинка 1994 г.docx

[Вениаминыч]

Виталий8414 фотки надо сначала загрузить на радикал- фото (кликни вверху страницы на черную машинку) , а потом вставлять ссылку на них.

[Виталий8414]

Инструкция по установке Бортового компьютера
Multitronics TC 750 на Mercedes-Benz (W202, 1994 г.в.)

https://w202club.su/radikal/s55/i150/1106/9b/2d651e313a65.jpg" alt="https://w202club.su/radikal/s55/i150/1106/9b/2d651e313a65.jpg" />

Чего не хватало в 202й цешке так это Бортового компьютера.
Он заинтересовал множеством функций, таких как:
Напряжение бортовой сети
Остаток топлива в баке
Прогноз пробега на остатке топлива
Расход в час
Расход на 100 км
Контроль качества топлива (С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону)).
Эконометр. (Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега).
Габариты. Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки.
Обновление через интернет. Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

И было решено установить этот нужный прибор. Выбор пал на устройство Multitronics TC 750. Почитав множество статей приступил к работе.
Так как моя машинка довольно старенькая и еще не снабженная колодкой OBD-II и к тому же  «Мультитрониксы» не хотят делать поддержку  протокола нашего авто (3-и раза их просил) Бортовой компьютер подключал по универсальному протоколу, без диагностики ошибок, с подключением к электронной форсунке, ДС и ДУТ.
С универсальным протоколом доступны все функции прибора, за исключением считывания параметров работы двигателя и диагностики ошибок.
Технические характеристики бортового компьютера следующие:
1. Напряжение питания 9...16 В;
2. Средний потребляемый ток:
в рабочем режиме не более 0,35 А;
в дежурном режиме не более 0,03 А;
3. Дискретность представления информации:
- расход топлива 0,1 литра;
- температура 1 °С;
- обороты вращения двигателя 1...40 об/мин*;
- напряжение АКБ 0,1 В;
- напряжение ДУТ 0,01 В;
- скорость 1 км/час;
- расстояние 0,1 км;
- уровень топлива в баке 1 литр;
- расстояние в режиме "пробег до очередного техобслуживания" 1000 км;
- рабочая температура окружающего воздуха -20°С...+45°С;
- температура транспортирования и хранения -40°С...+60°С;
4. Требования к датчикам в универсальном режиме:
а) датчик скорости
- форма сигнала прямоугольная;
- логический ноль 0....0,5 В;
- логическая единица 3,5...12 В;
б) форсунка
- форма сигнала прямоугольная
- полярность + / -
в) датчик уровня топлива
- сопротивление 0...500 Ом
- напряжение 0...15 В
- зависимость любая
* - зависит от используемого протокола

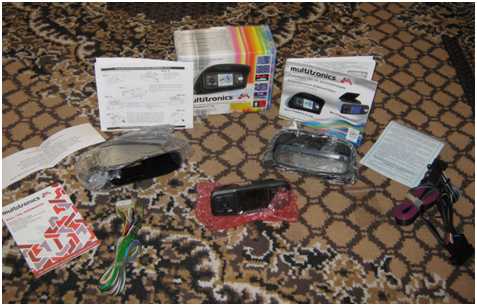

Сборочный комплект Multitronics TC 750 состоит из:
1. Multitronics TC 750 1 шт.
2. Набор пластиковых изделий для крепления на панель а/м
- корпус с липкой лентой 1 шт.
- лицевая панель 1 шт.
- рамка крепления лицевой панели и МК 1 шт.
3. Соединительный шлейф с разъемом OBD-2 и датчиком внешней температуры
(длина провода ДВТ 3,0 метра) 1 шт.
4. Кабель-переходник для подключения в универсальном режиме 1 шт.
5. Комплект метизов и резистор 5,1 кОм 1 шт.
6. Руководство по эксплуатации 1 шт.
7. Руководство по подключению 1 шт.
8. Гарантийный талон 1 шт.
9. Упаковочная коробка 1 шт

https://w202club.su/radikal/i065/1106/e1/1967a81bedc6.jpg" alt="https://w202club.su/radikal/i065/1106/e1/1967a81bedc6.jpg" />

Установка Multitronics TC 750:
От кабеля-переходника для подключения в универсальном режиме идет следующая распиновка:
1 Синий провод: Подключается к плюсу форсунки;
2 Белый провод (К-линия): его можно не подключать, так как подключаем по универсальному протоколу, но я его подключил к 4-му контакту 38-пинового диагностического разъема;
3 Желтый провод: подключается к плюсу замку зажигания, для того, чтобы БК включался и отключался при включении и отключении зажигания;
5 Красный провод: идёт на постоянный (неотключаемый) плюс аккумулятора;
6 Коричневый провод: подключается к плюсу габаритных огней или ближнего света фар;
7 Чёрный провод: масса;
8 Зелёный провод: подключается к плюсу датчика уровня топлива;
9 Фиолетовый провод: к датчику скорости.

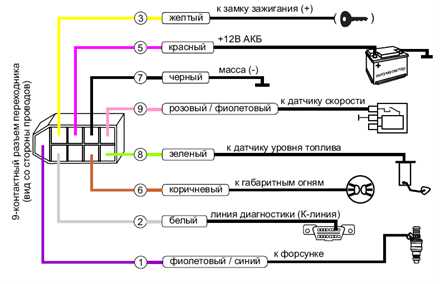

Ниже приведена схема и нумерация идет, согласно, 9-ти контактного разъема кабеля-переходника.

https://w202club.su/radikal/i014/1106/df/f8bf888505d6.jpg" alt="https://w202club.su/radikal/i014/1106/df/f8bf888505d6.jpg" />

Подключение к сети оборудованию Mercedes-Benz:
Большая часть контактных соединений была взята от 38-ми пинового диагностического разъема.

https://w202club.su/radikal/s48/i121/1106/4d/6d3045eb00e0.jpg" alt="https://w202club.su/radikal/s48/i121/1106/4d/6d3045eb00e0.jpg" />

В нашей машинке расположен: под капотом, с правой стороны по ходу движения. Разъем находится под круглой пластмассовой крышкой - для доступа к разъему снимите крышку

https://w202club.su/radikal/s013/i324/1106/56/c8c0ce52b726.jpg" alt="https://w202club.su/radikal/s013/i324/1106/56/c8c0ce52b726.jpg" />

Назначение выводов диагностического разъема

1-Ground (Terminal 31)-Масса, клемма 31;
2- Voltage, terminal 87- Напряжение, клемма 15, Зажигание;
3- Voltage, terminal 30-Напряжение, клемма 30 - неотключаемый плюс;
4- K-линия диагностики системы управления двигателем (HFM-SFI, DFI, IFI, LH-SFI, ME-SFI - правая часть).

Соединения следующие: 9-ти контактного разъема кабеля-переходника<>38-ми пинового диагностического разъема:
7<>1
3<>2
5<>3
2<>4 данное подключение для блока управления PMS результата не дало.

Подключение коричневого провода: Подключил непосредственно к плюсу ближнего света, подходящего к лампе накаливания правой фары;

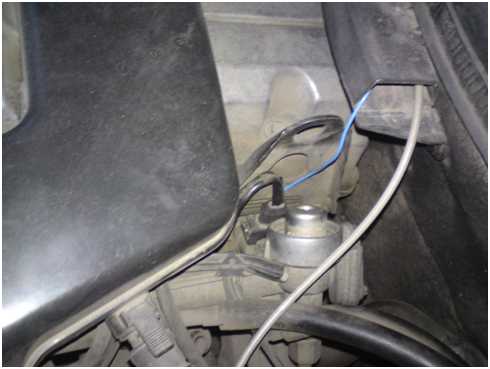

Подключение Синего провода к плюсу форсунки: Плюс находится с левой стороны (со стороны радиатора), если смотреть с дроссельный заслонки.

https://w202club.su/radikal/s03/i176/1106/92/70271578179c.jpg" alt="https://w202club.su/radikal/s03/i176/1106/92/70271578179c.jpg" />

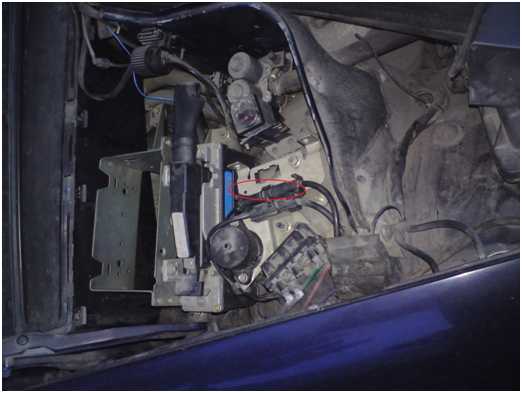

Подключение розового провода к датчику скорости: Был подключен к серо-белому цвету провода правого датчика скорости в районе 38-ми пинового диагностического разъема. (На фото указан штекер датчика скорости);

https://w202club.su/radikal/i041/1106/f7/1a5a0e1ff872.jpg" alt="https://w202club.su/radikal/i041/1106/f7/1a5a0e1ff872.jpg" />

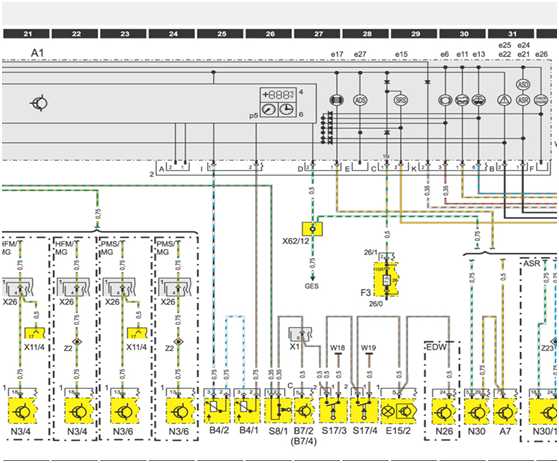

Подключение зеленого провода к датчику уровня: Провода с датчиков уровня находятся во втором разъеме (ближе к центру авто), подключаемого к приборной панели, фишки все там обозначены буквами, для датчиков уровня буква "I" и соответственно 2-а провода: бело-черно-коричневый и бело-коричневый. Подключил к бело-черно-коричневому проводу. Результат показывает только 1-ну половину бака. Попробую поменять на бело-коричневый провод.

https://w202club.su/radikal/i055/1106/1b/8c6a9de9e4bd.jpg" alt="https://w202club.su/radikal/i055/1106/1b/8c6a9de9e4bd.jpg" />

Где
А1 - Комбинированный прибор;
В4/1 - Датчик указателя уровня топлива в половине бака, слева;
В4/2 - Датчик указателя уровня топлива в половине бака, справа.

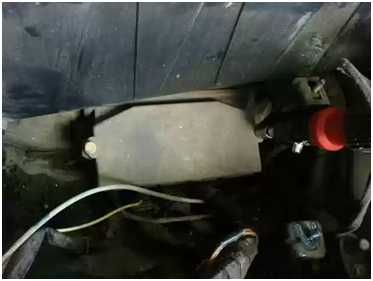

Все провода, подключенные снаружи автомобиля были заведены во внутрь через отсек, показанный на фото:

https://w202club.su/radikal/i051/1106/24/cb76f7848cd0.jpg" alt="https://w202club.su/radikal/i051/1106/24/cb76f7848cd0.jpg" />

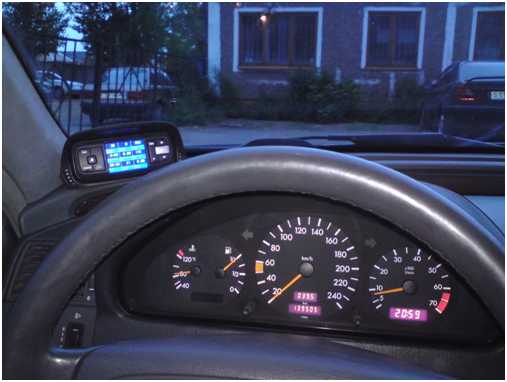

И далее провода под обшивкой  были протянуты в левую часть торпеды. Обезжирил место приклейки и  приклеил бортовой компьютер с помощью прилагаемой двусторонней ленты.

https://w202club.su/radikal/i051/1106/e8/9b6a69fac348.jpg" alt="https://w202club.su/radikal/i051/1106/e8/9b6a69fac348.jpg" />

[kklloopp77]

Браво!Наконец-то внятные объяснения и фото!И как?Всё работает?А RIF 500 получится так подключить? На CDI?

[Николя]

Виталий8414 молодец,спасибо за отчет,все более чем ясно и понятно.У меня появилось желание тоже поставить такой компьютер.А на счет модели компьютера,почему именно эта модель?

[Виталий8414]

Николя
Эта модель бортовых компьютеров является новинкой и с цветным дисплеем,  а также напичкана множеством функций.

[Виталий8414]

kklloopp77
Про универсальный режим подключения:

Любой автомобиль, оснащенный электронной системой впрыска топлива и электронным датчиком скорости.

Подключение осуществляется непосредственно к датчику скорости и форсунке автомобиля. Подключение к ЭБУ не осуществляется (не производится чтение диагностических параметров, а также чтение и сброс кодов ошибок).

Невозможно подключение в универсальном режиме при следующих условиях:
Машины с ситемами впрыска топлива K-Jtronic и KE-Jtronic (механический впрыск).
Индуктивный датчик скорости.
Дизельный двигатель.
Карбюраторный двигатель.
Корректная работа  с непосредственным впрыском топлива (GDI) в универсальном режиме не гарантируется.

Информация взята с сайта http://www.multitronics.ru/" rel="nofollow" target="_blank">http://www.multitronics.ru/

[nikmaxpayne]

Кто из Москвы сможет помочь с установкой бортового компьютера? Хочу прикупить и поставить себе Multitronics TC 750. Машина Vercedes C180 1998г.

[assv2]

Виталий8414 написал(а):

Соединения следующие: 9-ти контактного разъема кабеля-переходника<>38-ми пинового диагностического разъема:
7<>1
3<>2
5<>3
2<>4 данное подключение для блока управления PMS результата не дало.

вот тут не понятно..Вы и к ПМС его цеплять пробовали??
16-ти контактный который..

[nikmaxpayne]

Неужели на этом форуме ни у кого больше не стоит бортовой компьютер?? Есть ли у кого стоит на W202 бортовой компьютер из Москвы?? отзовитесь.

[GAME]

у меня стоит уже 2й год. полет нормальный! не москва.

[nikmaxpayne]

GAME написал(а):

у меня стоит уже 2й год. полет нормальный! не москва.

В том то все и дело что ищется Москва ))) Московские умельцы отзовитесь.

[Виталий8414]

assv2
Да пробовал, но бортовой компьютер не определяет протокол... И работает только в универсальном режиме.

[Pentagon]

nikmaxpayne написал(а):

В том то все и дело что ищется Москва ))) Московские умельцы отзовитесь.

у GAME всё равно Америкос с колодкой ОБД2, так что у него проблем с подключением БК не было

[GAME]

Виталий8414 написал(а):

компьютер не определяет протокол..

могу уточнить протокол каким определил его сам комп. нуно?
