Ошибка 090 m111 hfm

[klays2003]

Здравствуйте уважаемые форумчане, висит у меня давно ошибка 090 Исполнительный механизм газораспределения, цепь разомкнута либо короткое замыкание на массу. Случилась эта ошибка после того как рассыпалась фишка на магните этого самого механизма, я давай доставать и кончик одного из оголенных проводов коротнул на корпус. После переборки всей подкапотной проводки ( с распилом фишек) ошибка не ушла . Прозванивал провода от магнита к блоку управления и к колодке рядом с бочком омывателя, все идет обрыва нет. Ваши предположения? Я думаю может я в эту самую колодку так сказать, которая возле бочка омывателя, не в то гнездо вставил провод. У меня там штекер этой колодки большой, с секциями А В С , может есть у кого фото, или на примере своей машины сделать, куда должен в этой колодке большой, втыкаться провод от этого блин магнита.  Спасибо!

[klays2003]

Здравствуйте уважаемые форумчане, висит у меня давно ошибка 090 Исполнительный механизм газораспределения, цепь разомкнута либо короткое замыкание на массу. Случилась эта ошибка после того как рассыпалась фишка на магните этого самого механизма, я давай доставать и кончик одного из оголенных проводов коротнул на корпус. После переборки всей подкапотной проводки ( с распилом фишек) ошибка не ушла . Прозванивал провода от магнита к блоку управления и к колодке рядом с бочком омывателя, все идет обрыва нет. Ваши предположения? Я думаю может я в эту самую колодку так сказать, которая возле бочка омывателя, не в то гнездо вставил провод. У меня там штекер этой колодки большой, с секциями А В С , может есть у кого фото, или на примере своей машины сделать, куда должен в этой колодке большой, втыкаться провод от этого блин магнита.  Спасибо!

На всех схемах для моего мотора эта фишка маленькая, а у меня как с 2.8 большая

[DVA]

ВИН где вашей машины?
И почему вы решили что у вас ХФМ? Машина 94 года и это ПМС, так как и штекер на мозги  у вас под бачком омывайки , а не возле диагностического разьема

[klays2003]

ВИН где вашей машины?
И почему вы решили что у вас ХФМ? Машина 94 года и это ПМС, так как и штекер на мозги  у вас под бачком омывайки , а не возле диагностического разьема

Он японец леворукий, они с hfm шли изначально. Да вот только все отремонтировал, был обрыв все таки на колодку.

[DVA]

Вот штекер в мозги двигателя

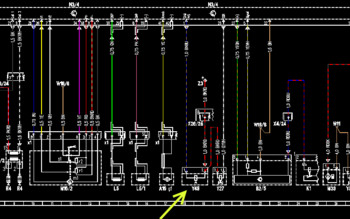

А вот схема

[klays2003]

Вот штекер в мозги двигателя

А вот схема

Спасибо! А где вы эти схемы берете?)

[DVA]

Установка Star Finder на  Windows 7 (подробная инструкция)
