Установка бортового компьютера ELM327

[DVA]

Всем привет! Хочу поделится небольшим опытом по установке бортового компьютера на базе ELM327, который Михаил подготовил для наших машин.
Описание данного девайса можно прочитать на его странице ELM327 для автомобилей  мерседес с двигателями 111 и 104 "
http://hfmscan.com/ru/mercedes_diagnose_ELM327.html

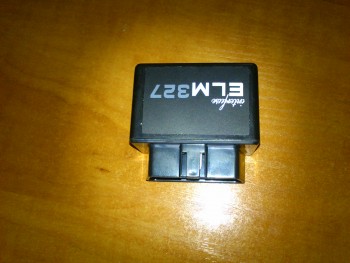

Итак, приобретен у Михаила вот такой девайс


Теперь надо его подключить к диагностическому разьему. Михаил советует делать это проводками, но я решил этот вопрос немного по другому.

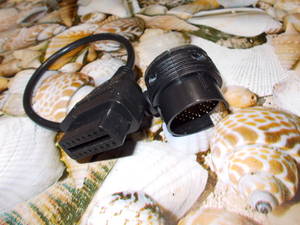

Был куплен на Ебее стандартный переходник с 38-пинового разьема на ОБД 2...и понеслось варварство

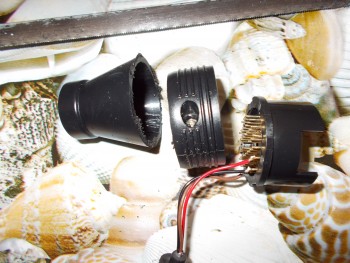

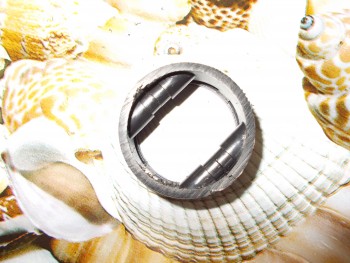

Для начала он был разобран и распилен как видно на фото

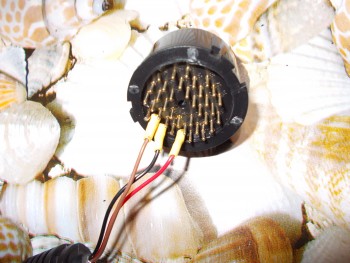

Потом смотрим как сделана распиновка на разьеме. Она сделана стандартно для диагностики только двигателя, то есть 3-й пин - это плюс, 1-й пин - минус, 4-й пин -К-линия. Но для бортового копмпа не нужен постоянный плюс, иначе он будет подьедать аккумулятор пока машина не используется. Есть простое решение - это пин №2, на котором появляется напруга только при включении зажигания....перепаиваем проводок с 3-го пина на 2-й.

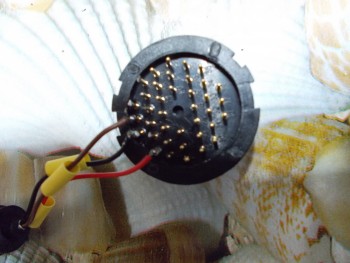

Ну и для надежности пропаиваем остальные и одеваем термоусадку.

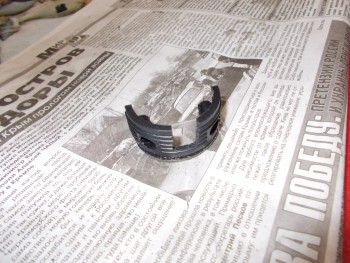

С нижней частью закончено, возвращаемся к раздербаненной фишке, нам нужна только нижняя её часть

Так как финка изначально разборная пополам, то я решил её сделать такой же, только покороче. Если не укоротить фишку, то не закроется крышка отсека (проверено!) и возможно и капот (не проверял ).

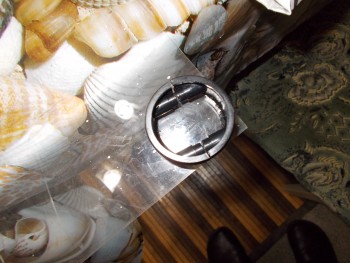

Отрезанную нижнюю часть приклеиваю дихлорэтаном к куску оргстекла (ничего другого под руку не попалось)

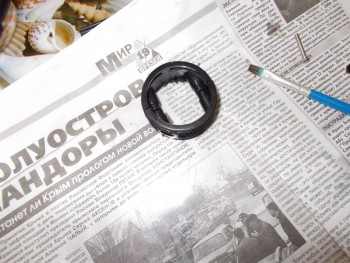

Теперь отрезаю лишнее и шлифую просто на шкурке. Получилось вот так

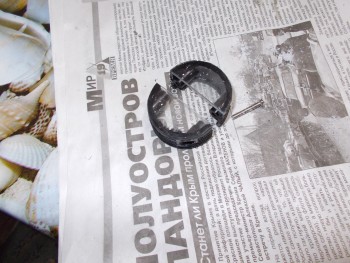

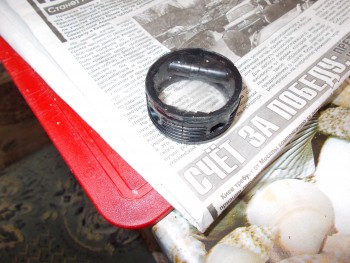

Но так как фишка задумывалась разборной, то распиливаю оргстекло по месту  старого стыка фишки

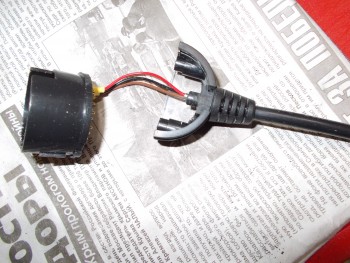

Теперь нам надо утрамбовать проводочки в фишку, сделал это таким образом...пропилил по нужному размеру отверстие

...вставляю туда то, что должно стоять, немного подрезав резинку


Теперь собираю плоды творчества...и вот что получилось

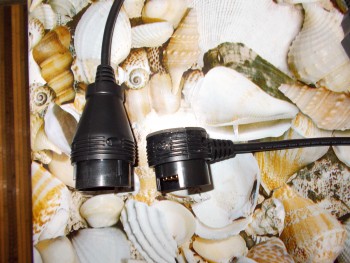

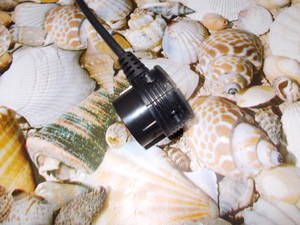

Вот в сравнении с не изуродованным переходником

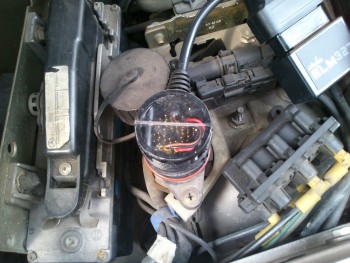

Теперь все это хозяйство вместе с ELM устанавливаем на машину

Качаем проги, что рекомендованы Михаилом и наблюдаем. Первое видео с прогой Хобдрайв


http://youtu.be/tLivujaMVRo


Вся эта затея не только для прикола и развлекухи, а для диагностики машины в любой момент, так как этот девайс можно вообще не отсоединять и постоянно иметь у себя такую диагностику, которая и ошибки показывает и стирает их.
Всем кому понравилось данное устройство обращайтесь к Михаилу.
