Подсветка приборки, поворотники и др.

[CHEREP35]

На улице стало тепло и есть возможность заняться шабашкой с электрикой Мерседес W202 С180 не замерзая и вполне комфортно.
В продолжение Re: Приборка не засыпает [Решено]



На данный момент для VIN WDB2020181A494576 имеем следующие неисправности по электрике, с которыми предстоит разобраться:

1. Не гаснет подсветка температуры и пробега, при этом нет подсветки у часов. С аккумулятора кушает 0,46А и неплохо так высаживает его в ноль на стоянке за несколько дней.
2. Не работает правый поворотник вся сторона, но раз в неделю иногда просыпается и балует. При включении поворота направо реле тож щелкает, но в два раза чаще и по звуку тише. Левый поворот работает нормально. Аварийка работает нормально, на оба борта.
3. Не работает датчик уровня омывайки.
4. Не работают 2 и 3 режимы стеклоочистителя. Функционирует только первое прерывистое.

Работу начинаю с «проминания» блока предохранителей и модулей управления под капотом над левой ногой.



Разборка блока реле N10 (2028204626) не показала ничего видимого из неисправностей, но на всякий случай пропаял все релюшки. Заодно сравнил этот же блок от W201 (2018210047) — явно различаются.

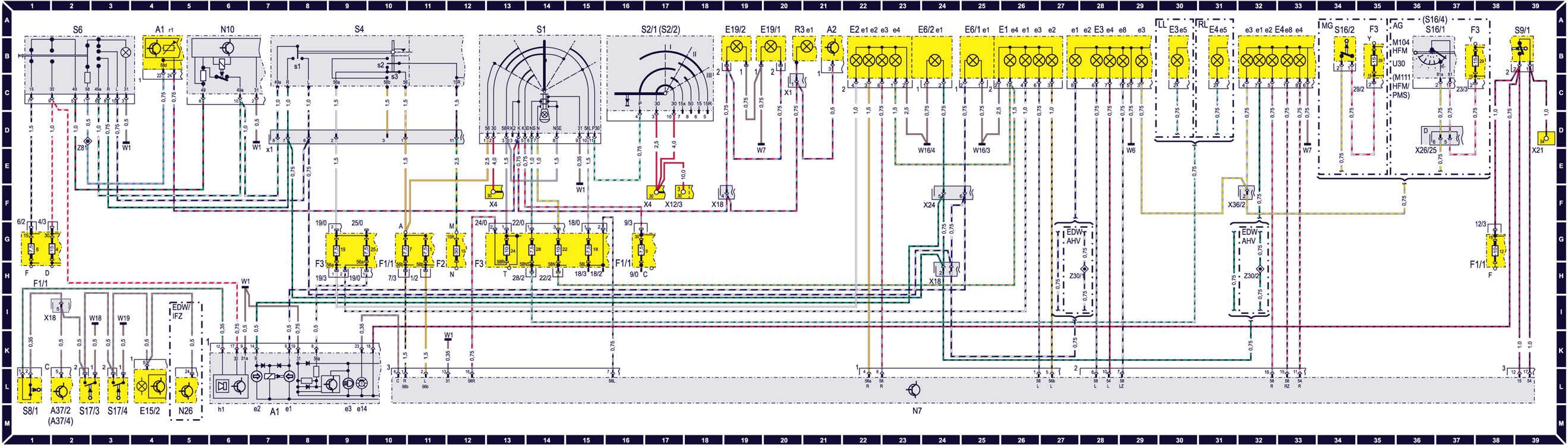

Дальнейший анализ схемы подключения показал что неисправность скорее всего не в этом блоке и следующим надо поковырять переключатель поворотов (S4).



Попутно вскрыл устройство контроля ламп N7 (2025420532) и огорчился — выгорела дорожка. Довольно интересная конструкция на микросхеме U2480B способной мониторить 11 лампочек. Конструктивно выполнено с пока не совсем понятными металлическими контакторами.











Восстановил дорожку и теперь при включении фар на приборке загорается лампочка сигнализирующая об том что где то что-то перегорело. Будем разбираться. Потом...

Далее иду разбираться с приборкой (2025409347).





Суть проблемы — не гаснет подсветка индикатора температуры и счетчика пробега при заглушенном авто.



При этом подсветка часов не работает даже на заведенном. Видно что светится сигнальный датчик уровня омывайки и антифриза о малом уровне, хотя бачки полные.



Вычислил кто именно управляет лампочками подсветки, каждая из которых кушает 1,5Вт



«Управлятором» оказалась микросхемка ULQ2003 и судя по всему причина в ней...





Померять что там на контактах не удалось — на улице стемнело, но лампочки заведомо исправны и дорожки тоже — прозвонил при анализе. Подсветка часов и градусника управляются одним управляющим сигналом, но часы не светятся. Буду думать что проще — поменять микросхему стоимостью 50 рублей или взять другую приборку с разборки. В следующие выходные промеряю управляющие сигналы на микросхеме и приму решение.

Посчитаем: незасыпающая подсветка градусника и счетчика это две лампочки по 1,5Вт общей мощностью 3 Вт и практически половина потребления в дежурном режиме в данный момент 0,46А*12В=5,52Вт. Осталось заставить их выключаться.

Продолжение следует...

Комментарии, замечания и советы категорически приветствуются!

Источник http://www.koshcheev.ru/2018/04/14/mersedes-w202-c180-1/

[Kira]

Откуда схемы такие красивые?

[CHEREP35]

Откуда схемы такие красивые?

Проводка с инета http://mercedes-w201.5go.ru/html/14_2_3_1.htm
Микросхема тож

[CHEREP35]

Эта статья не про ремонт, просто попутно изучил где и как установлен иммобилайзер (2108203226). Теперь знаю кто перемигивает лампочками на зеркале после заводки авто. Работает он или нет и правильно ли — для меня пока загадка, но с брелка авто закрывается и открывается.



Прячется он за панелью приборов.







Конечно посмотрел что внутри, мне как электронщику просто нельзя не посмотреть...

[Kira]

Откуда схемы такие красивые?

Проводка с инета http://mercedes-w201.5go.ru/html/14_2_3_1.htm

Тогда не интересно Там схемы только с дорестайла, и то непонятно какого. Кошерные схемы тут. Установка Star Finder на  Windows 7 (подробная инструкция)

Если я правильно понял про звёздочку, вколачивание её в болт имеет смысл, когда в нём слизаны грани. Процентов 70, что поможет. А так, нормальная головка с шестигранником вместо имбусового ключа обычно решает проблему. Если нет, то наваривать гайку.

[CHEREP35]

Вновь разобрал приборку и попытался понять почему не гаснет подсветка градусника, одометра, часов и кто в этом виноват.



Промерял управляющие сигналы на микросхеме управления подсветкой и понял что микросхема всё же частично виновата, но в другом — как минимум выбит канал управления подсветкой часов — выходной транзистор не подтягивает массу, хотя сигнал управления на входах 2, 3 и 4 имеется (+2,6В).



Частичная работоспособность микросхемы подтвердилась выниманием разъема №2 — через 30 секунд подсветка погасла — на входах управления микросхемы (2, 3 и 4) логическая единичка сменилась на нолик. Кстати, по разъему №2 приходят данные для индикатора температуры — показания исчезают при вынимании.



Вызывает сомнение и тот факт что микросхема подтягивает массу не напрямую. На выходах где лампочки горят была не масса, а +6,4В, т.е. лампочки подсветки горят в полнакала. Или так и надо? Пока это для меня загадка. Нужен донор для сравнения или тупая замена самой микросхемы, что впрочем придется делать в любом случае.

Вывод: сигнал управления подсветкой по какой то причине со стороны какого то внешнего блока не снимается. Придется рыться дальше и вычислять по какой линии он приходит и почему не исчезает. По идее вроде как концевик водительской двери за это отвечает, но он у меня новый поставлен и салонный фонарь гаснет спустя 30 секунд как ему и положено... Хммм...

Продолжение следует...

[Kira]

лампочки подсветки горят в полнакала. Или так и надо?

Вроде как яркость подсветки зависит от внешнего освещения. Датчик рядом с лампочкой "кончился бензин". Но в подробности я не вникал.

[Radist]

Если яркость подсветки будет убавлена, то там и будет не полный минус. А концевик водительской двери 3-х контактный:
1. Масса.
2. На салоный плафон.
3. На панель приборов.

[CHEREP35]

Если яркость подсветки будет убавлена, то там и будет не полный минус. А концевик водительской двери 3-х контактный:
1. Масса.
2. На салоный плафон.
3. На панель приборов.

Да - 3 контакта. Поставлен новый. Старый не работал.

[Radist]

А сам провод который от концевика идёт не прозванивали на предмет КЗ? Может где перетерся, у меня так на жигулях было.

[Almay]

салонный фонарь гаснет спустя 30 секунд как ему и положено

30 много...около 8-10

[CHEREP35]

А сам провод который от концевика идёт не прозванивали на предмет КЗ? Может где перетерся, у меня так на жигулях было.

пока ещё нет

30 много...около 8-10

Ступил, так и есть, около 10

--

Потихоньку перебираю проводку и изучаю где и что. Обнаружил в багажнике слева дивный никуда не подключенный девайс. Надписей ноль. Кто опознает?

[Almay]

Обнаружил в багажнике слева дивный никуда не подключенный девайс. Надписей ноль.

блок телефонный

[CHEREP35]

В вэб етм даты как понимать? Моего 202 искать в каком промежутке?

Например,
MODEL 202 as of 09/01/97 это 9 января или 01 сентября?
MY 1996
TRANSMISSION 722.6 (моя???) as of 09/01/97 up to 07/31/99 in MODEL 202

Про моего мальчика:

Каталог: MB201711
Модель: 202.018
Наименование: C180
Дата: 02.04.1997
fin: WDB2020181A494576
aggregates:
M - двигатель: 111921 12 020948 111.921 M 111 E18 БЕНЗИН.ДВИГ. С ТНВД, 90 КВТ (122 Л.С.)
GA - автоматическая КП: 722603 00 344440 722.603 W 5 A 330 АВТОМАТИЧЕСКАЯ 5-СТУПЕНЧАТАЯ КП С ГИДРОТРАНСФОРМАТОРОМ

Модельный год: 2001
Модель двигателя M 111.920
Мощность, л.с. 121
Объем двигателя, см³ 1799
Номер двигателя 12 020948
Турбонаддув: Нет
Модель КПП: 722.603
Код модификации: 202.018
Климатическая установка: Кондиционер
Усилитель руля: Нет
Датчик дождя: Нет
Корректор фар: Нет
Омыватель фар: Нет
Антиблокировочная система (ABS): Да
Комплектация:
240 — Индикатор внешней температуры
304 — Спец. ящик с розеткой
423 — Автоматическая 5-и ступенчатая коробка передач
440A — Система круиз-контроля Tempomat с регулируемым ограничителем скорости Speedtronic
512 — Магнитола Becker Europa Cassette
570 — Складной подлокотник спереди w202 ящик для мелочей с подлокотником
580 — Автоматическая климатическая установка (климат-контроль) Thermatic
584 — Электрические стеклоподъемники спереди и сзади с комфортным управлением
593 — Атермальные стекла по периметру, обогреваемое заднее стекло, однослойное с ленточным фильтром
807 — Изменение года модели, последняя цифра показывает новый модельный год 1997
955 — Исполнение Elegance
980 — Регистрационное свидетельство, номера регистрационного свидетельства и технического паспорта автомобиля на этикетке описания типа для экспортных автомобилей

[CHEREP35]

Обнаружил в багажнике слева дивный никуда не подключенный девайс. Надписей ноль.

блок телефонный

выкинуть?
