Контакты стеклоочистителя

[Роман 280]

Здравствуйте. Есть вопрос по контактам моторчика дворника. На двях дворник пошел и остановился по середине стекла, погудел, я успел снять разъем моторчика, чтобы его не спалить. Тут все понятно сломалась очередная шестеренка. Разобрав так и есть. Подумал собрать без нее, пока поездить чтоб дворник не обресовывал букву "М" , все собрал включаю, а ни чего не происходит, начинаю смотреть преды, а предохранитель под номером 15 на 30А перегорел, ставлю новый, сразу же перегорает. Начал смотреть контакты, и ни как не могу понять куда приходит + а куда -. У меня коричневый провод №2 -, черный провод № 4 постоянный +, желтый провод № 6 видимо берет + от 4го, я так понял, белый и черный (3 и 5) это я так понял обороты двигателя, точнее режимы. Так вот как должны быть контакты? включаю моторчик он доходит до определенного положения и все начинает искрить вышибает пред.

[Almay]

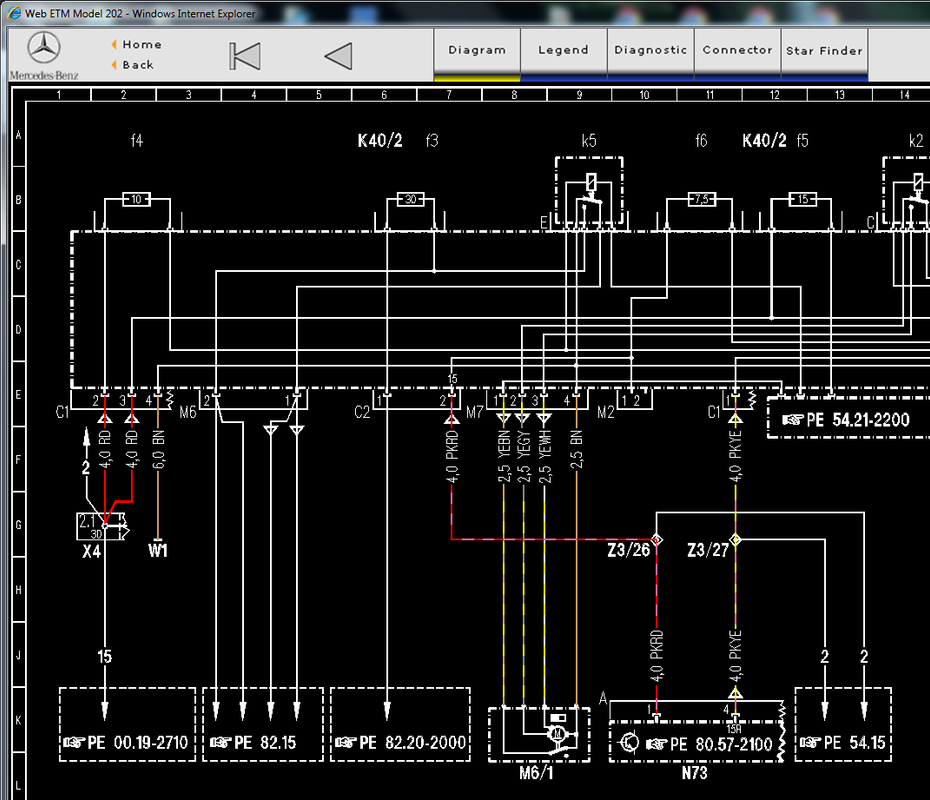

S - переключатель
М - мотор
N - реле

[Роман 280]

S - переключатель
М - мотор
N - реле

Спасибо за схему! Разобрался в чем дело.

[wowanez]

Almay, Александр! а схемы на рестайл дворника нет?

[Almay]

Разобрался в чем дело

замечательно! но может поделитесь с людьми? вдруг кому будет полезно

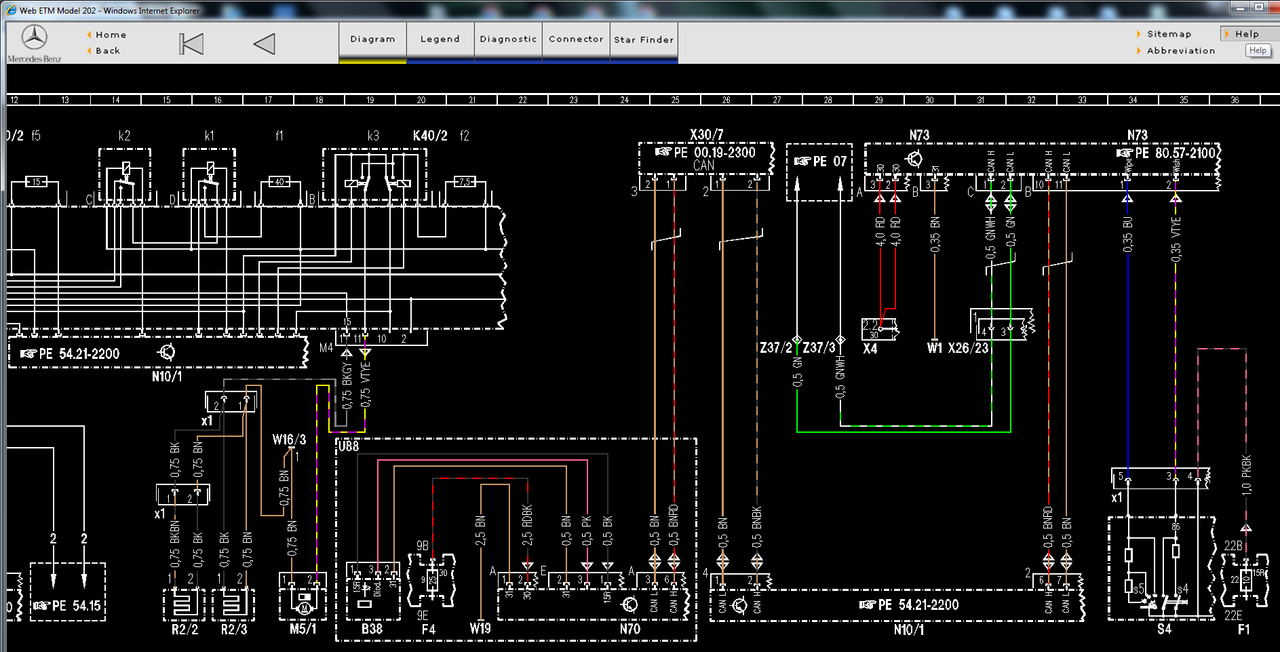

а схемы на рестайл дворника нет?

есть..как не быть

[wowanez]

Almay, спасибо Александр!!!

[wowanez]

Almay, Александр! а другой половины схемы можно?(правой)

[Almay]

wowanez, плиз...

[wowanez]

Almay,  :flag_ru:Спасибо Александр!!!

[Роман 280]

У меня замыкал минусовой контакт, который находится где сама шестерня. По не понятной причине он был загнут и при размыкании, которое должно было быть, размыкание не происходило, то есть на шестерне был все ровно минус и в это время включался плюсовой контакт, происходило замыкание и выбивало предохранитель. Я подогнул минусовой котакт как смог , но это не помогло. Хорошо что был у меня старый моторчик, снял с него крышку с контактами, переставил и все заработало как положенно. Причина была проста, на которую я потратил не один день, думал изначально, что замкнули на корпус контакты режимов скорости, поменял даже плату с щетками, а дело было совсем не в этом. Разобрался только тогда когда схему посмотрел.
