Блок управления доп. вентиляторами

[Mr.Alave]

Всем привет. Кто подскажет, какая распиновка разъёма на блоке, какой пин за что отвечает.

[Almay]

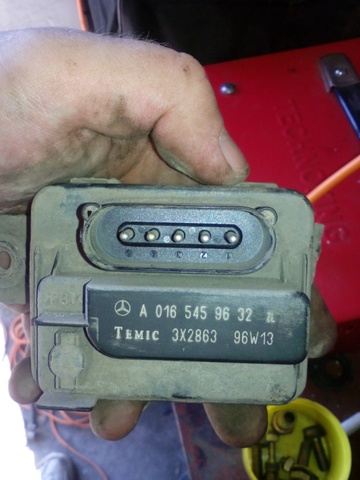

на блоке

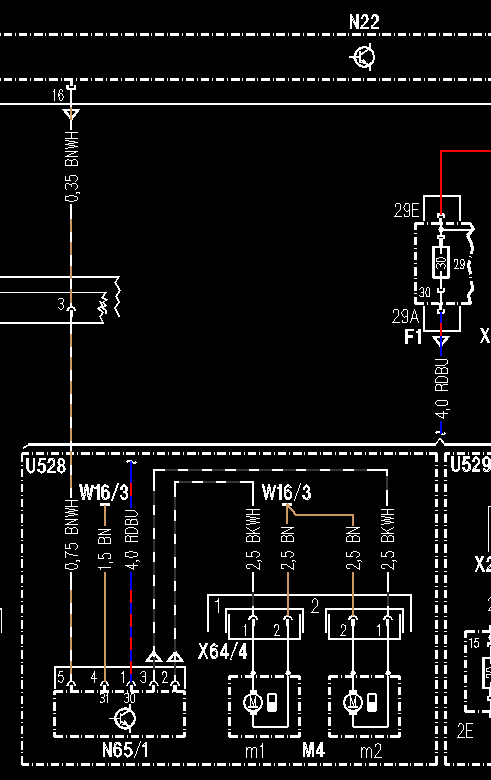

N65\1


хостинг картинок

[Mr.Alave]

Очень признателен!!!

[Gurza]

1 плюс приход
2.3 вентили плюс уход.
4 масса
5 управление

[Mr.Alave]

Как происходит управление?

[Mr.Alave]

Подскажите, у кого есть вскрытый блок, как там установлены радиоэлементы. При вскрытии моей коробочки детальки просто отвалились и я даже не счёл нужным запомнить их порядок. Хочу попробовать припаять на место и проверить на работоспособность блока, а то новый совсем стал негуманно стоить с нынешним курсом. Жду...
U1620R - -диод
smp60n06 - транзистор

[z10b_Hittroff]

Жду...

Дома не нашел, если никто не выложит - придется шерстить в гараже...

[Mr.Alave]

z10b_Hittroff вряд ли кто сможет выложить, буду ждать вашей помощи.

[z10b_Hittroff]

дабы скрасить ожидание предлагаю ознакомиться с Альтернативным вариантом. Где-то на форуме есть тема с обсуждением.

[Mr.Alave]

Не, спасибо. С бореями даже связываться не буду. Для меня это не вариант, тогда лучше что-нибудь на реле придумать.

[Юрий-42RUS]

Не, спасибо. С бореями даже связываться не буду. Для меня это не вариант, тогда лучше что-нибудь на реле придумать.

попробую свой расковырять и выложить

[Mr.Alave]

На нём крышка на защёлках. Только аккуратно, там будет много белой окиси и есть шанс, что всё выпадет.

[Юрий-42RUS]

На нём крышка на защёлка. Только аккуратно, там будет много белой окиси и есть шанс, что всё выпадет.

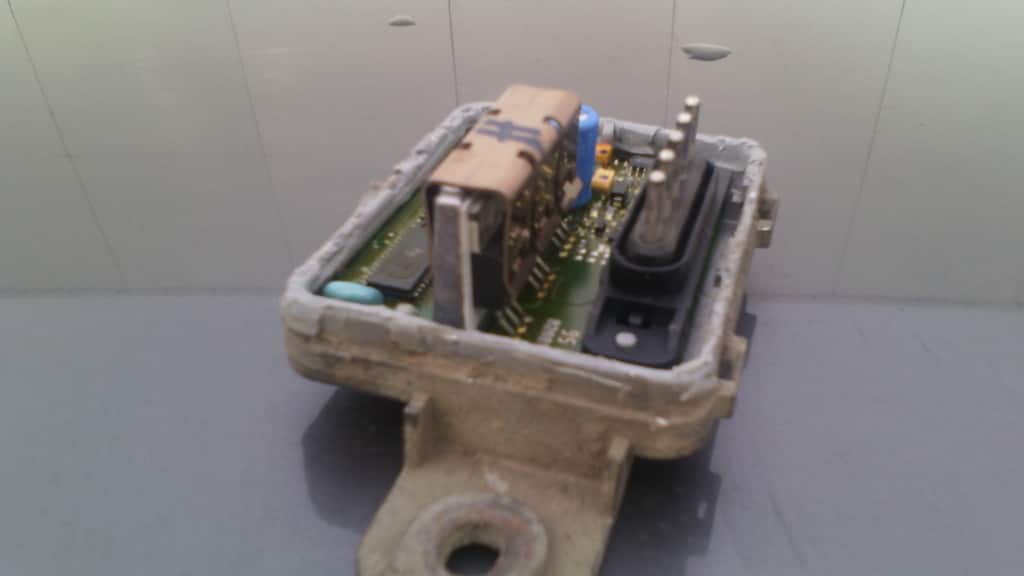

во!

[Mr.Alave]

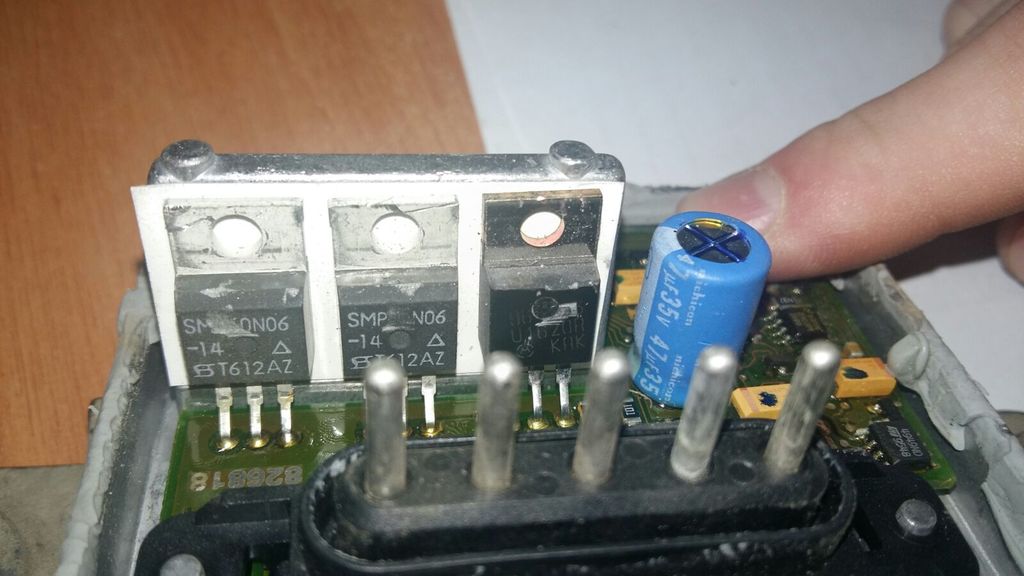

А под железочкой те самые деталюшки, мне интересны их названия и порядок слева направо.

[Юрий-42RUS]

А под железочкой те самые деталюшки, мне интересны их названия и порядок слева направо.

камера отстой
