Нужна схема соединения PMS и ДЗ

[Danila19]

Привет друзья. Нужна схема от блока ЭБУ до ДЗ, тоесть распиновка на ЭБУ, оень надо, может помоч кно-нибудь?
111.920 1.8 pms 1994г
Спасибо

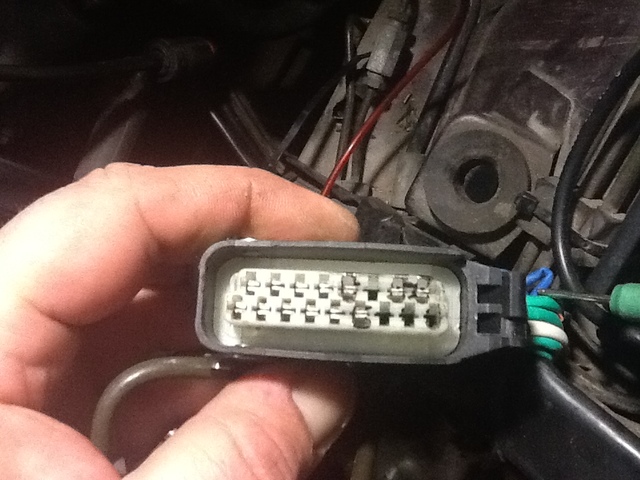

Сечас прозванивал жгут от мозгов к ДЗ, так вот, 8 пин на дз звонится с 4 мя пинами на разъеме pms. А 4й пин на дз, не звонится с разъемем  блоа эбу.На фото, отмечено фломастером пины, с которыми звонится 4й пин дз. Так и должно быть?

[Kira]

https://w202club.su/index.php?topic=2982.msg620548#msg620548

[Danila19]

https://w202club.su/index.php?topic=2982.msg620548#msg620548

Спасибо

[Danila19]

https://w202club.su/index.php?topic=2982.msg620548#msg620548

gА схемы проводки нет случайно?

[Kira]

А чем не устраивает "PMS_Wire_diagram.pdf" или "PMS_reference_manual.pdf" начиная с 17-й страницы в архиве по ссылке выше?

[Incognito]

Мне тоже нужна подробная схема от пмс до разъема дз , с какого разъема пмс идет провод на какой разъем штекера дросселя
