Обозначение и маркировка автомобильных ламп.

[Kira]

В обозначение автомобильной лампы входит три группы знаков.

Первая группа говорит о питающем напряжении, мощности и форме колбы, она наносится на цоколь либо колбу лампы.
Пример маркировки лампы: 12V21W
В этом обозначении:
12V – напряжение питания в вольтах;
21W – мощность лампы в ваттах.

Если лампа имеет две спирали, то указывается мощность каждой из них: 12V21/4W
В этом обозначении:
21 и 4 – мощности спиралей.

В маркировку лампы могут входить символы, обозначающие вид колбы.
Они ставятся между значениями напряжения и мощности: 12VP21/4W
Здесь P означает, что лампа имеет колбу диаметром 26,5 мм.

Вторая группа знаков относится к типу лампы. Как правило, эти знаки на лампу не наносятся, за исключением ламп головного света.
Например, распространённая лампа стоп-сигнала и указателя поворота мощностью 21 ватт имеет обозначение P21W
Лампы с оранжевой колбой могут иметь в маркировке значок Y: PY21W
Знак типа ламп головного света может стоять до, либо после обозначения напряжения и мощности: H4 12V 60/55W, либо 12V 60/55W H4

Третья группа знаков относится к типу и форме цоколя, на лампу также не наносится. Например: BA15s
Здесь BA означает цоколь со штифтами (выпуклыми точками для фиксации лампы в патроне), 15 – диаметр цоколя в миллиметрах, s – один контакт на торце.

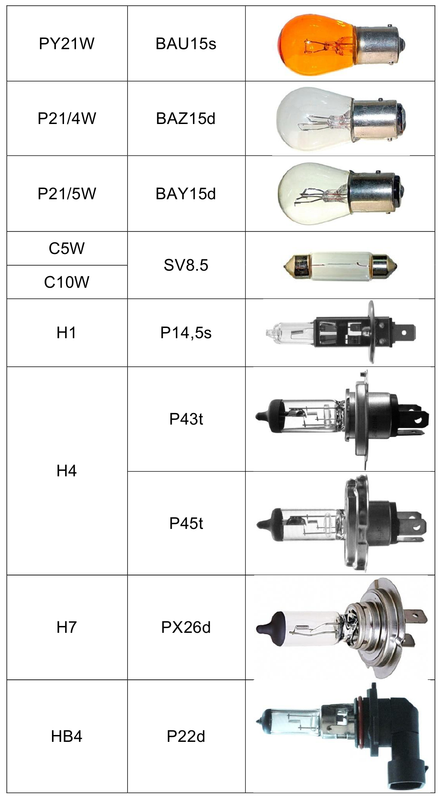

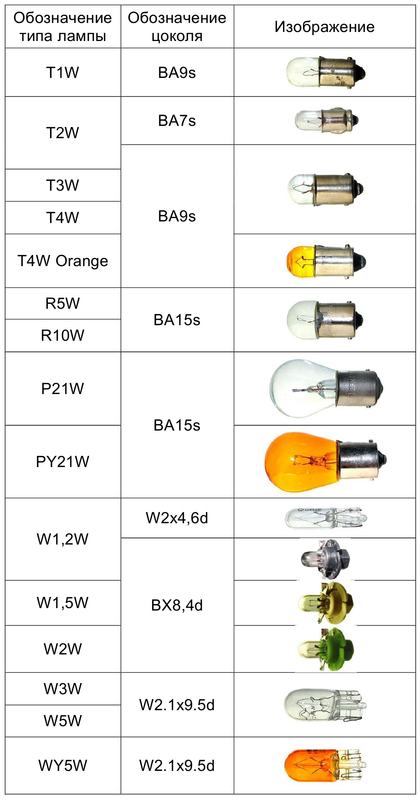

Обозначения типов автомобильных ламп, форм цоколя и их внешнего вида собраны в таблицу для удобного и лёгкого подбора нужной лампы.



Расшифровка символов обозначения цоколя лампы:

BA9(ВА15)  Цоколь диаметром 9(15)мм со штифтами, расположенными симметрично.
BAU           Один из штифтов смещён по радиусу.
BAY           Один из штифтов смещён по высоте.
BAZ           Один из штифтов смещён по высоте и радиусу.
P               Фланцевый цоколь.
X               Символ применяется в обозначениях ламп с нестандартными особенностями конструкции.
SV             Цоколи с двух сторон (софитная лампа).
W             Стеклянный цоколь.
s               Один контакт на торце.
d               Два контакта на торце.
t               Три контакта на торце.
Цифры       Диаметр посадочной части цоколя. Для безцокольных ламп – размер прямоугольника, вставляемого в патрон.

Дополнительная информация:
ГОСТ 28108-89 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЦОКОЛИ ДЛЯ ИСТОЧНИКОВ СВЕТА Типы, основные и присоединительные размеры, калибры
Caps for light sources. Types, main and coupling dimensions, gauges
Дата введения 1990-01-01

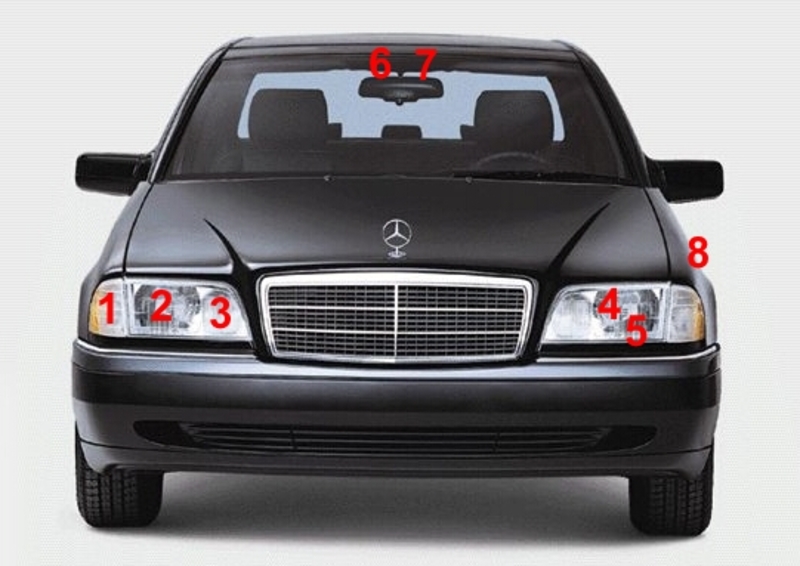

У нас применяются следующие лампы.




1. Поворотники с жёлтым стеклом P21W BA15s 2 шт. (N072601 012190)
    Поворотники с белым стеклом PY21W BAU15s 2шт. (N400809 000000)

2. Дорестайл Н1 55W P14,5s 2 шт. (N000000 000268)
    Рестайл Н7 55W PX26d 2 шт. (N400809 000007)

3. Дорестайл Н3 55W Pk22s 2 шт (N072601 012290)
    Рестайл Н1 55W P14,5s 2 шт. (N000000 000268)

4. Габаритки W5W W2,1x9.5d 2 шт. (N000000 000853)

5. Н1 55W P14,5s 2 шт. (N000000 000268)

6. Лампа для чтения W5W W2,1x9.5d 1 шт. (A 002 544 38 94)

7. Плафон освещения C10W SV8,5-8 2 шт.

8. Поворотники в крыле жёлтые W5W W2,1x9.5d 2 шт. (N000000 000853)
    Поворотники в крыле белые WY5W W2,1x9.5d 2 шт. (N072601 012251)





1. P21W BA15s 2 шт. (N072601 012190)

2. Поворотники с белым стеклом PY21W BAU15s 2шт. (N400809 000000)
    Поворотники с жёлтым стеклом P21W BA15s 2 шт. (N072601 012190)

3. 21/4w BAZ15d 2 шт. (A 000 825 01 94)

4. P21W BA15s 2 шт. (N072601 012190)

5. R5W BA15s 2 шт. (N072601 012701)

6. Освещение номера C5W SV8,5 2 шт. (N072601 012130)

7. Плафон освещения C10W SV8,5-8 1 шт.


Приборка.

Дорестайл

Все маленькие 1.2W  BX8.4d
Две большие W2W W2,1x9.5d

Рестайл

Синие 1.2W  BX8.4d (контрольные и подсветка)
Три коричневые 1.5W  BX8.4d (подсветка дисплеев)
Две большие W2W W2,1x9.5d (подсветка)


Прочее:
Плафоны освещения C10W SV8,5-8  1 шт. в багажнике (N072601 012120)
Бардачёк, подсветка дверей C5W SV8,5 (N072601 012130)
Подсветка крутилок, пепельницы и пр. W1,2W W2x4.6d (или W1,2W KW2x4,6d пластмассовый цоколь).

[Виктор Андреевич]

Это не все - еще есть ксенон. Цоколь d2r - 5000 кельвин.

[ivanovserg]

Забыли указать что "Н" означает галоген.

[ivanovserg]

Это не все - еще есть ксенон. Цоколь d2r - 5000 кельвин.

Есть и D2S  и куча других цоколей.(s-для применения в оптике с линзой. R-для рефлекторной оптики
Для справки:любая оригинальная лампа имеет температуру свечения 4300 Кельвинов.

[TITOFF]

любая оригинальная лампа имеет температуру свечения 4300 Кельвинов.

Скорее "любая штатная", а не "любая оригинальная". Ибо у оригинальных Осрам и Филипс есть лампы с температурой 5000К.

[TITOFF]

Kira, нужная инфа
Ещё бы в таблички в примечании написать какие лампы куда в 202-М ставятся.

[Kira]

Держи, лентяй

[yupiter]

Kira,Как всегда пунктуально..

[TITOFF]

Держи, лентяй

Красава
