Проблема с подключением датчика температуры впускного воздуха

[Alkanart]

Здравствуйте!
Проблема, резал сам кабель штекера подключения к дтвв, в итоге у меня осталось 2 провода, какой куда подключать незнаю, знаю что они там по цветам (зеленый вроде и красноватый) могу ошибаться с цветами.
Если есть добрый люди скажите, вот если например смотреть на датчик со стороны защелки (сбоку, она там есть) то какой сверху и какой синзу провод?
Большое спасибо за помощь, поставил ато пока на угад... даже незнаю правильно или нет.

[koster_05]

Они шли под полоскую и колпачковую коаксиальную фишку. В первом случае:
к.1 - к.28 ЭБУ
к.2 - к.37 ЭБУ

Во втором случае кабель экранированный, там цвет есть только у центрального провода, но тем не менее цоколевка следующая (для HFM/ME):
центральный - к.37 ЭБУ
оплетка - к.28 ЭБУ.

Для PMS соответственно к.1 - к.9 ЭБУ и к.2 - к.11 (или 2, запамятовал).

Впринципе если перепутать контакты ничего страшного не будет, в конце концов датчик резистивный и полярность особой роли не играет.

[Alkanart]

ли перепутать контакты ничего страшного не будет, в к

Они шли под полоскую и колпачковую коаксиальную фишку. В первом случае:
к.1 - к.28 ЭБУ
к.2 - к.37 ЭБУ

Во втором случае кабель экранированный, там цвет есть только у центрального провода, но тем не менее цоколевка следующая (для HFM/ME):
центральный - к.37 ЭБУ
оплетка - к.28 ЭБУ.

Для PMS соответственно к.1 - к.9 ЭБУ и к.2 - к.11 (или 2, запамятовал).

Впринципе если перепутать контакты ничего страшного не будет, в конце концов датчик резистивный и полярность особой роли не играет.

Спасибо Вам большое, но

Они шли под полоскую и колпачковую коаксиальную фишку. В первом случае:
к.1 - к.28 ЭБУ
к.2 - к.37 ЭБУ

Во втором случае кабель экранированный, там цвет есть только у центрального провода, но тем не менее цоколевка следующая (для HFM/ME):
центральный - к.37 ЭБУ
оплетка - к.28 ЭБУ.

Для PMS соответственно к.1 - к.9 ЭБУ и к.2 - к.11 (или 2, запамятовал).

Впринципе если перепутать контакты ничего страшного не будет, в конце концов датчик резистивный и полярность особой роли не играет.

Спасибо Вам большое, но на сколько я понял, Вы мне рассказали как проводки подключить именно к ЭБУ.
Так вот у меня там все хорошо, а проблема именно в подключении к коаксильной фишки (ПМС) от коаксильной фишки у меня идут совсем другие проводки (других цветов) так вот... и торчат еще которые с ЭБУ идут то других цветов. Как поступить в этой ситуации?
Спасибо Вам большое за оказанную помощь.

[Alkanart]

и под полоскую и колпа

ли перепутать контакты ничего страшного не будет, в к

Они шли под полоскую и колпачковую коаксиальную фишку. В первом случае:
к.1 - к.28 ЭБУ
к.2 - к.37 ЭБУ

Во втором случае кабель экранированный, там цвет есть только у центрального провода, но тем не менее цоколевка следующая (для HFM/ME):
центральный - к.37 ЭБУ
оплетка - к.28 ЭБУ.

Для PMS соответственно к.1 - к.9 ЭБУ и к.2 - к.11 (или 2, запамятовал).

Впринципе если перепутать контакты ничего страшного не будет, в конце концов датчик резистивный и полярность особой роли не играет.

Спасибо Вам большое, но

Они шли под полоскую и колпачковую коаксиальную фишку. В первом случае:
к.1 - к.28 ЭБУ
к.2 - к.37 ЭБУ

Во втором случае кабель экранированный, там цвет есть только у центрального провода, но тем не менее цоколевка следующая (для HFM/ME):
центральный - к.37 ЭБУ
оплетка - к.28 ЭБУ.

Для PMS соответственно к.1 - к.9 ЭБУ и к.2 - к.11 (или 2, запамятовал).

Впринципе если перепутать контакты ничего страшного не будет, в конце концов датчик резистивный и полярность особой роли не играет.

Спасибо Вам большое, но на сколько я понял, Вы мне рассказали как проводки подключить именно к ЭБУ.
Так вот у меня там все хорошо, а проблема именно в подключении к коаксильной фишки (ПМС) от коаксильной фишки у меня идут совсем другие проводки (других цветов) так вот... и торчат еще которые с ЭБУ идут то других цветов. Как поступить в этой ситуации?
Спасибо Вам большое за оказанную помощь.

[Alkanart]

Прошу прощение за цитирования, по незнанию произошло.
koster_05 короче я так поступлю: со стороны зашелки коаксильной фишки сверху к.1 внизу к.2 (к.1 - к.28 ЭБУ и к.2 - к.37 ЭБУ правильно ?
Спасибо.

[koster_05]

Лучше на картинке покажу:

Фишку пришлось вскрывать из-за того что экранированный кабель обломился заподлицо?

[Alkanart]

Под экраном ты имееш ввиду резиновую основу на проводах, она такая черная толастая?
Если да, то я ее вытащил и там оказалось 2 провода, ничего страшного если я ее убрал?
Блин всеровну немогу понять, вот смотри: есть у меня штекер отдельно от всей проводки, штекер (фишка коаксильная для ДТВВ) от него идут провода сантиметров 10, цветам не помню, под экраном 2 провода куда их соеденять?

[Alkanart]

Под экраном ты имееш ввиду резиновую основу на проводах, она такая черная толастая?
Если да, то я ее вытащил и там оказалось 2 провода, ничего страшного если я ее убрал?
Блин всеровну немогу понять, вот смотри: есть у меня штекер отдельно от всей проводки, штекер (фишка коаксильная для ДТВВ) от него идут провода 2 штуки сантиметров 10, цветам не помню, под экраном 2 провода куда их соеденять?

[koster_05]

Фото сделай, я не понимаю про какие 2 провода под экраном говорите, там обычный коаксиал. На схеме все указано, что там может быть непонятного?

[Alkanart]

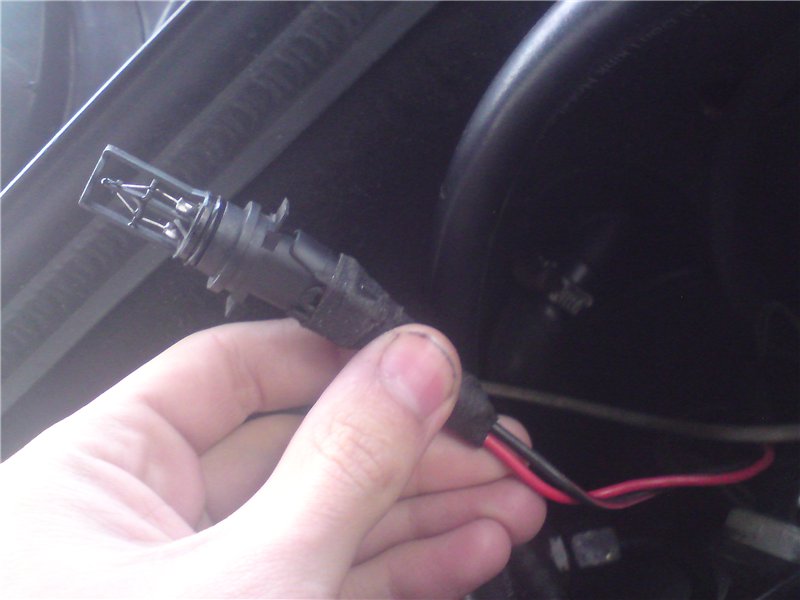

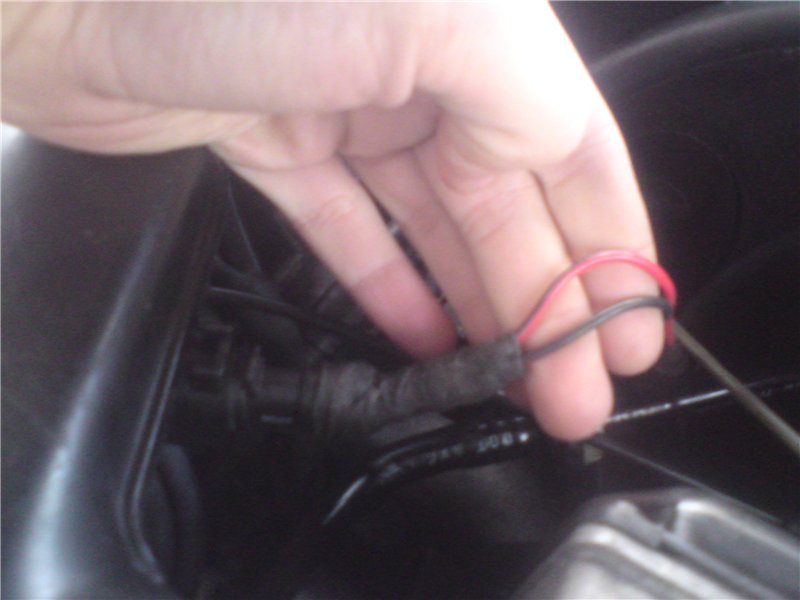

Вот собственно и оно, проблема такова... допустим я режу эти провода где мой указательный палец, забываю их соеденение друг другу, как мне теперь разобраться?

[hfmscаn]

для термореистора полярность неважна (если я правильно понял суть вопроса)

[Alkanart]

Тоесть, если я порежу красный и черный провод, и поменяю их местами черный с красным соеденю а красный с черным, ничего не будет? Все будет работать положенно? Спасибо.

[koster_05]

Да, все будет работать как положено.

[Эфиоп]

Ставил с жигулей и не парился по полярности.Не парься ,подключай

[Alkanart]

Всем большое спасибо.
