Мой вариант приборной панели. (Большой фотоотчет)

[Daimler220]

Добрый день!
Начну с предисловия. Mercedes w202 1993 C220. В свое время сразу после покупки машины, возникло дикое желание заменить янтарную стандартную подсветку. То ли она мне показалась скучной, то ли не современной, но в голове плотно засела эта идея. Дошли руки и поменял все что может светиться в салоне на белые светодиоды. В первый день все выглядело очень эффектно. Во второй классно. На третий день - нормально. Спустя месяц я на нее смотреть не мог. Салон авто стал холодным и негостеприимным. Последней каплей стало то, что на парковке увидел ВАЗ 2114 где весь салон был утыкан белыми светодиодами. И у него это выглядело кстати. И качество исполнения было на высоте. Но это четырка..... Решение было однозначным, возвращаемся на янтарь! И вот выходные... Вернул все в сток. И вспомнил это чувство скуки и несовременности... Именно поэтому решил подойти конструктивно к этому вопросу. И вот что получилось.

ДО


ПОСЛЕ



Теперь фотоотчет. Без лирики. Все действия покажу на примере тахометра.

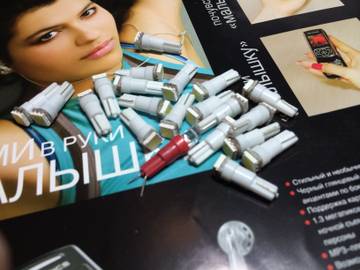

1. Были использованы белые SMD светодиоды PLCC 3528 (26шт)


2. Так как место под светодиоды в наших  приборках нет, пришлось изготавливать матрицу, на которую они должны крепиться.



3. С лицевой стороны перетягиваем матрицу белым светоотражающим винилом



4. Размечаем расположение светодиодов


5. Делам небольшие отверстия для ножек светодиодов, но только так, что бы они не сообщались.

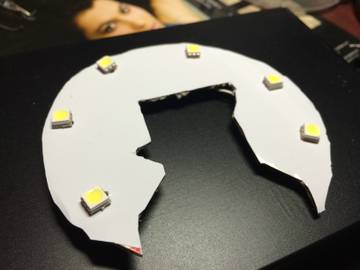

6. Вставляем светодиоды.


7. Пропаиваем все это дело.


8.И проверяем...

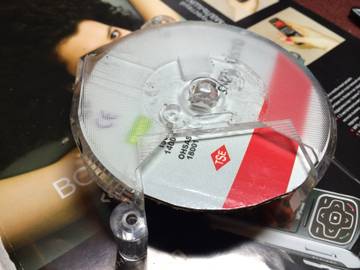

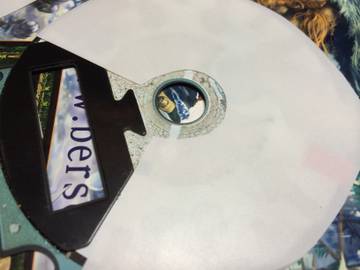

9. Так как светодиоды очень яркие, что бы добиться равномерности подсветки, пучок необходимо рассеять. И вот здесь возникает куча вопросов. Так как я перепробовал несколько материалов и все дают свой тон. Вроде все белые, но как включаешь подсветку один горит розовым, второй синеватым. В общем, здесь Вам полный карт-бланш. Как говориться, на вкус и цвет... Я нашел оптимальный вариант. Это пластиковый пакет от коробки для часов Romanson. Она дает более-менее белый свет. Вырезаем этот фильтр и кладем с обратной стороны шкалы.

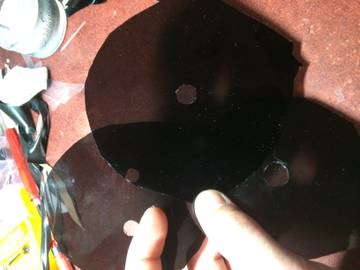

10. А теперь вся фишка! Я хотел добиться исключительного цвета, не янтарного и не белого, а какого-нибудь этакого... И да, я не сказал, приборка светится цветом...... кофейным, что ли, по другому не передать его. А делается это просто. Тонировка. Их великое множество, и на просвет они все дают разные оттенки. У меня было три вида тонировки, одна дает красный свет, другая непонятный и третья "канатка Black in Black" дает кофейно-коричневый свет. Вот ее я и использовал. Для этого берем лист плексеглаза 0,1 и вырезаем трафареты шкал.


11. Тонируем по законам жанра. Т.е. с мыльным раствором и феном. Промышленного у меня нет, взял у жены бытовой.

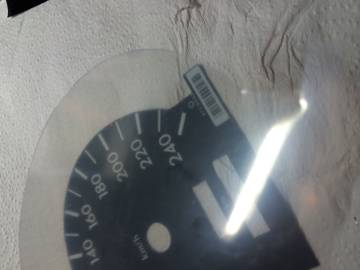

12. Получаются вот такие вот накладки.


13. С хромированными кольцами здесь будут как никогда к стати. Я заказал сразу комплект приборка   печка.

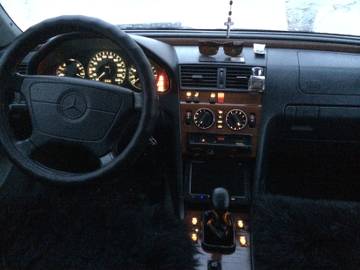

13. Собираем все это дело в одну приборку. И получается вот такая вот картина.


14. Так как без подсветки шкалы не видно вообще, подключаем подсветку приборки к зажиганию. Для пущей гармонии я подключил через вот такую схему плавного розжига.


Видео, извините, прикрутить к посту не получается. Но вот ссылка.
Плавный розжиг приборной панели Mercedes w202

И на зло скептикам, скажу сразу, что шкалы видно при любом освещении. И в любую погоду. На самом деле много еще чего можно написать. Это так, основное. Например, что я убрал ограничители, поставил отдельное реле защиты на подсветку, сделал все тоже самое с крутилками печки, ах да, еще я заменил все светодиоды в кнопках на желтые SMD. И купил кофейный ароматизатор.

Ну вот и все.
