Переделка центральной консоли под 2DIN

Автор Kramarenko, 07 сентября 2013, 03:23:46

« назад - далее »

0 Пользователи и 2 гостей просматривают эту тему.

Руслан У.

Интересно, +100500 )) Сам подумываю о переделке - не очень нравится такая консоль и торпеда в целом, хочется чего-то по свежее))
МВ С240 Classic W202 Selection 1999

Driver-A

Вот я как раз думал о таком варианте реализации и установке магнитолы http://www.soundevo.co.uk/installation-show.asp?id=1835
мэрсик W202CDI 1999 года
WDB2021341A787308

KramarenkoАвтор темы

Цитата: Kan от 08 сентября 2013, 09:53:58
Kramarenko, я не любитель переделок, больше люблю сток.
НО!
Уважаю твой подход и основательность! Чувствуется образование и опыт работы в проектировании. Ошибаюсь?

С интересом слежу за темой! :good:
опыт проектирования? Ну, как сказать... я стоматолог, работаю руками и башкой, весь необходимый инструментарий для тонких и грубых работ дома есть.

Думаю, переключатель заслонок сегодня уже довершу...

KramarenkoАвтор темы

#33

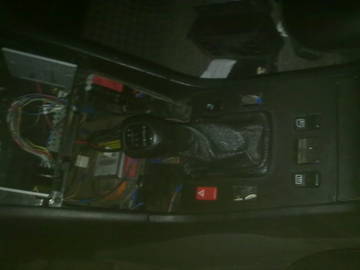

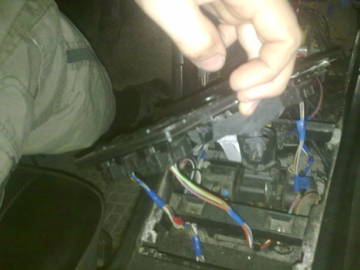

Всё, трихомудрия проводов под панелькой рычага КПП устранена - колхозные провода с реле для универсальных стеклоподъёмников вырезал (подключаться теперь кнопки эсп в будущем будут через приобретенный недавно блок комфорта),места освободилось много. Теперь простор, да благодать. Все жгуты проводов отделены и заизолированы.


В панельке выпелены места для кнопок аварийки, обогрева зад.стекла, ц.з. и кнопки откидывания зад.подголовников.
Они такие же по структуре, как и кнопки скеклоподъёмников - встают и защелкиваются, как родные  :ay: Провода кнопки обогрева удлинены.

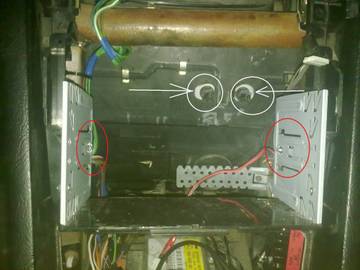

Родная металлическая посадочная рамка для магнитолы слишком огромная, размашистая. От неё оставлены лишь боковые стенки. которые прикручены теперь намертво к пластмассовой рамке. Там для фиксации магнитолы достаточно боковых защёлок, она в них становится мертво(обведены красным), а извлекается при помощи т.н. ключа, который эти защелки отодвигает.
Белым же обведены уже спиленные крутилки для переключателя заслонок. Они изгибаются в вертикальном и горизонтальном направлениях, благодаря тому, что они у основания закреплены на двух пластмассовых гибких пластинках. Горизонтальные пластинки как бы заглушены подходящими "вилками", которые выточены из толстого листового алюминия, что бы крутилки не уходили в сторону. Вертикальные же будут использоваться как посадочные места для передаточных тяг у будущего переключателя.

KramarenkoАвтор темы

#34

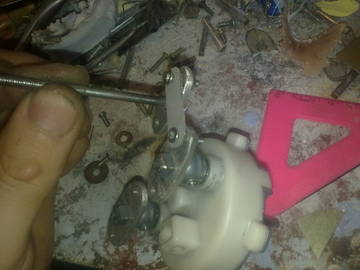

Нашел пару длинных болтов М3. Как раз для двух заслонок...

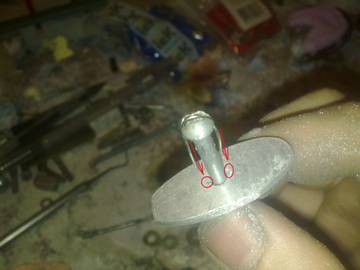

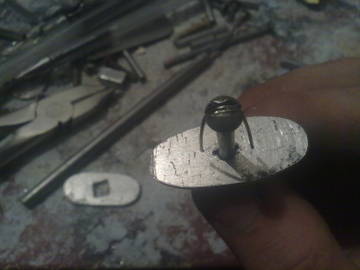

Выточен ещё один передаточный рычаг. Надет на болтик и застопорен проволокой, дабы не вращался вокруг оси болта.

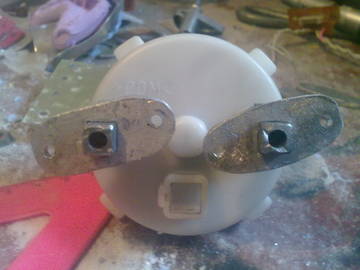

Ещё разок переключатель заслонок, стоявший в блоке управления печкой. Здесь важно учесть один момент. В данный момент переключатель находится в положении его регулятора "вверх", т.е., в положении максимального обдува лобового стекла. Оно выбрано, как нейтральное, срединное положение передаточных рычажков.


Соединение их вместе посредством отрезка из жести.

KramarenkoАвтор темы

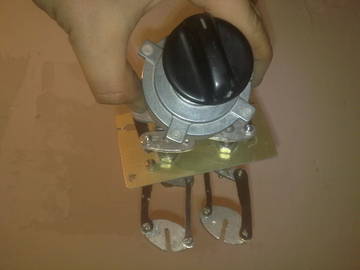

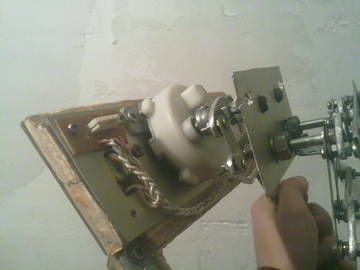

Переключатель заслонок почти завершён. Осталось длинну тяг подбрать, что б всё чётко совпадало. В принципе, пока тестировал - переключает заслонки, но кое где заедает, но, НО! Работает!  :winkwink:
Пока ещё сыроват, требует доводки, так что показательное видео с его работой пока снимать не буду


Эти передаточные рычажки с прорезями одеваются на вертикальные пластинки у основания крутилок заслонок, о которых выше я говорил.

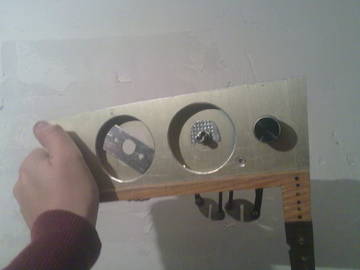

Ну, и вид спереди

БиОаНдРоИд

Цитата: Kramarenko от 08 сентября 2013, 18:38:40опыт проектирования? Ну, как сказать... я стоматолог

Вопросов больше нет  O:-)

Вообще металл в тему, а вот деревяху лу4ше сделать из цельного куска, или например кусок ламината - чтобы фактура была и небыло швов и шурупов. (кстати железку к ней тоже лу4ше посадить на клей, или на мебельные болты изнутри.)
А теперь внимание: правильный ответ...

KramarenkoАвтор темы

Цитата: AKII от 11 сентября 2013, 00:44:44
Цитата: Kramarenko от 08 сентября 2013, 18:38:40опыт проектирования? Ну, как сказать... я стоматолог

Вопросов больше нет  O:-)

Вообще металл в тему, а вот деревяху лу4ше сделать из цельного куска, или например кусок ламината - чтобы фактура была и небыло швов и шурупов. (кстати железку к ней тоже лу4ше посадить на клей, или на мебельные болты изнутри.)
да больше заморочек будет с этим цельным куском. А из двух подогнать значительно легче деревяху в посадочное место. Швов не будет видно - всё будет в стык и мертво, да ещё и сверху металлом облеплено и на болты/шурупы посажено. Далее, шпатлеваться, грунтоваться, шлифоваться и 3д карбоном обтягиваться.

БиОаНдРоИд

Хозяин-барин.  Хотя чесно невижу ничего сложного поработать дремелем над цельным куском.  Тем более если опыт работы такой....  масштабный  :preved:
А теперь внимание: правильный ответ...

KramarenkoАвтор темы

#39
Цитата: Kramarenko от 11 сентября 2013, 00:50:21а вот деревяху лу4ше сделать из цельного куска, или например кусок ламината - чтобы фактура была и небыло швов и шурупов
ламинат - херня. Это ж слои из бумаги с поверхностным декор.слоем. Ступеньку на нём не сделаешь, сопли получатся. А вот дубовый паркет - самое то. Это фанера, шпонированная дубом  :ay: . Закругление со стыковкой под вещевую полочку - задача так же из нескольких кусков дерева, т.к. штатная фанера изогнута и имеет металлические прослойки, а где в домашних условиях так сделаешь? Да и к тому же сверху слой металла будет, так что тут вообще не вижу смысла. Я думал и над этим, но выигрыша никакого не увидел. Поэтому лучшее решение - наиболее простое)

KramarenkoАвтор темы

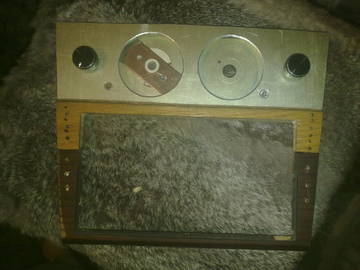

Вот. Дерево так же зашлифуется, наложится металлическая рамка. В планах стоит его грунтовка, шпатлевка, покраска и, наконец, пленка 3д карбон...

KramarenkoАвтор темы

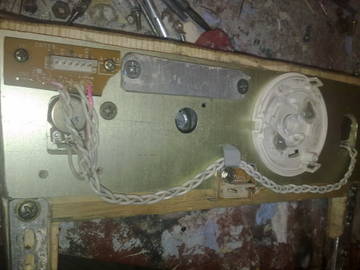

С обратной стороны разместил штекеры для резисторов регулировки температуры и подсветки.


Переключатель работает хорошо, осталось его закрепить ещё на стенке, а не тока на панельке. Пока держится на одной панели, снимается легко, как и одевается. Не вертится, стоит мертво.

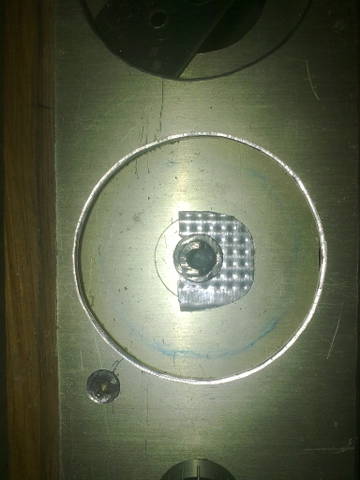

Вот так он фиксируется. С обратной стороные ему вертеться не даёт алюминиевая горизонтальная пластина, а снаружи он фиксируется фиксатором, который одевается на прорези:

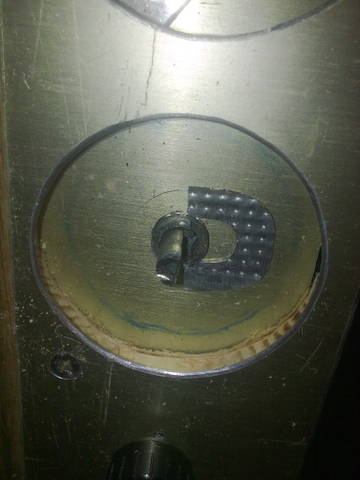

...и одевается:

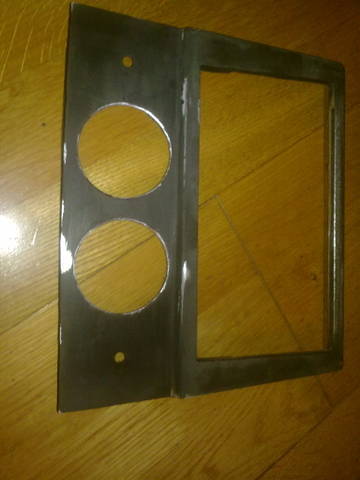

Панелька загрунтована, углубления под саморезы и болты залиты пластмассой, отшпатлёваны, зашлифована и вновь покрыта грунтом:

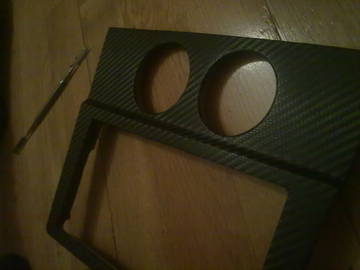

Уже успел обтянуть пленкой 3Д карбон. Пока для этой цели навесные элементы панели с обратной стороны демонтировал:

Примерка в салоне:


Отверстия под крутилки не совсем круглые и верхняя щель между магнитолой не равномерна... придётся переделать, выровнять малость...

БиОаНдРоИд

Цитата: Kramarenko от 13 сентября 2013, 01:40:42и верхняя щель между магнитолой не равномерна...

На фото невидно.


Вопрос: а родные крутилки температуры не влезают в новые места, или тебе хотелось на продольной оси?
А теперь внимание: правильный ответ...

KramarenkoАвтор темы

Цитата: AKII от 13 сентября 2013, 08:01:30
Цитата: Kramarenko от 13 сентября 2013, 01:40:42и верхняя щель между магнитолой не равномерна...

На фото невидно.


Вопрос: а родные крутилки температуры не влезают в новые места, или тебе хотелось на продольной оси?
нет, вертикальные крутилки тож как-то не вписываются в дизайн, имхо, какие-то они страшённые  :cg:  Будут 4 круглых регулятора.
Щель видно на фото между магнитолой и панелькой, но в глаза не бросается... но она есть. Верхний край просто неровный, надо бруском дошлифовать.

АлександрВолгоград

#44
Понравилось, "Ступенька" только слишком "крутая" , может поплавней переход сделать?
сам недавно снимал эти панельки ..=))
http://uploads.ru/HOEFC.jpg
