Рубин (пока не ограненный), не помятый и почти покрашенный + ЗВЕРЬ 2101.

[sdmlcom]

был бы благодарен схемам обоих вариантов переключателей

рестайловый в дорестайл не подключишь без изменения всей схемы

[TITOFF]

Мне не нужны выводы, мне нужны схемы.

[sdmlcom]

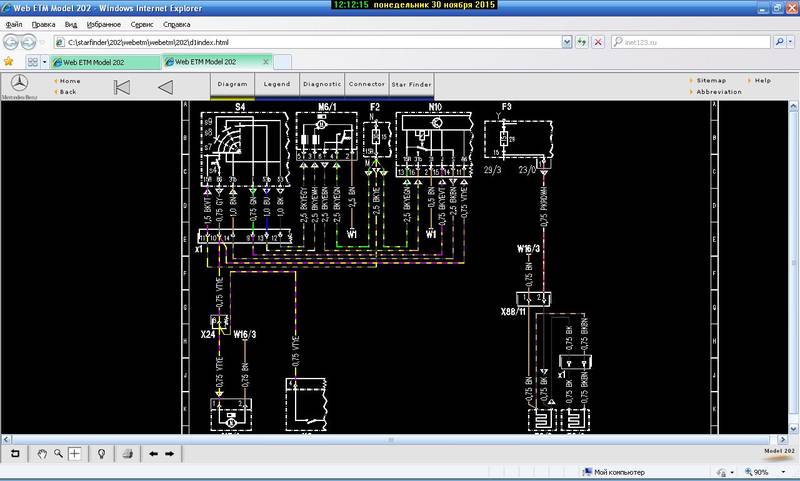

- рестайл,

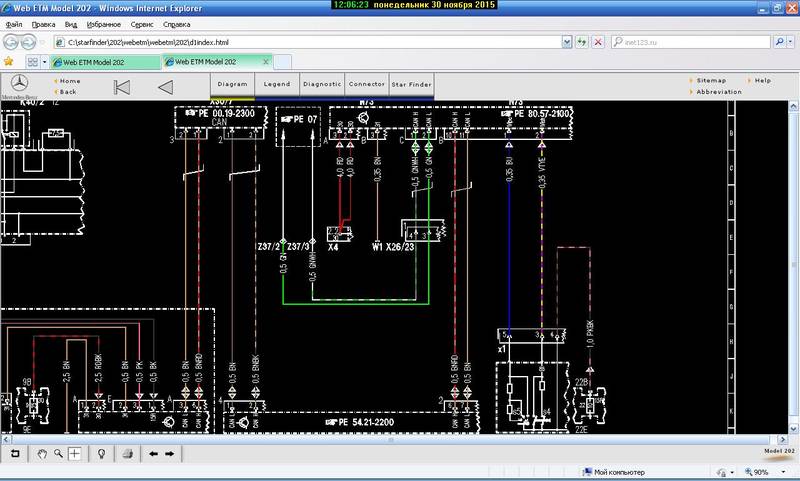

- по май 1995 г.

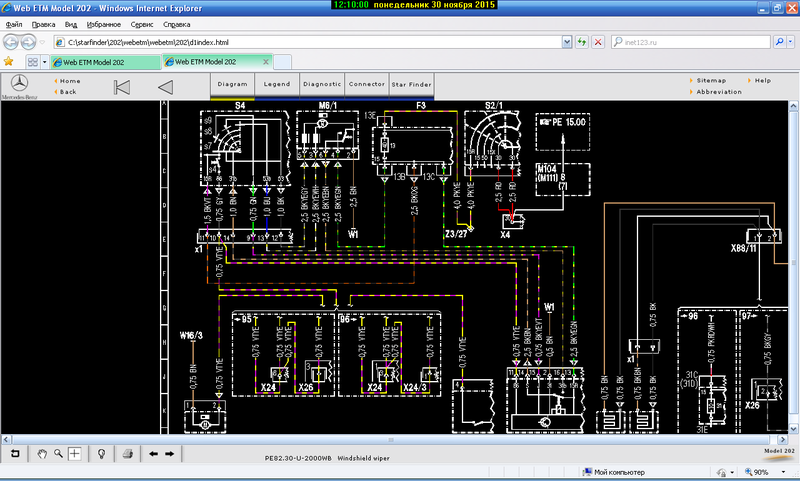

- дорестайл.

[TITOFF]

Я правильно понял: S4 на обоих схемах переключатель дворника, а М6/1 мотор дворника? Вроде как все идентично.
Не пойму, где в доресте повороты? В ресте это ведь S2/1?
И где дальний/ближний?
И что ваще на первой схеме?

[sdmlcom]

Как я помню, в поворотниках и ближний/дальний различий нет. На первой схеме переключатель дворников от рестайла.

[sdmlcom]

S2

это замок зажигания

[TITOFF]

в поворотниках и ближний/дальний различий нет.

Значит эта часть и будет донором для дорестайлового.
Женя, спасибо за он-Лайн консультацию

[TITOFF]

Нонче перестали работать приводы зеркал. Подкидывал рабочие подковы, преды проверил ( давление в шинах проверил, стекла протёр  ). Куда копать? Точнее, откуда на джойстик плюс идет? И есть ли на пути от джойстика до моторов релюхи?

[Almay]

откуда на джойстик плюс идет?

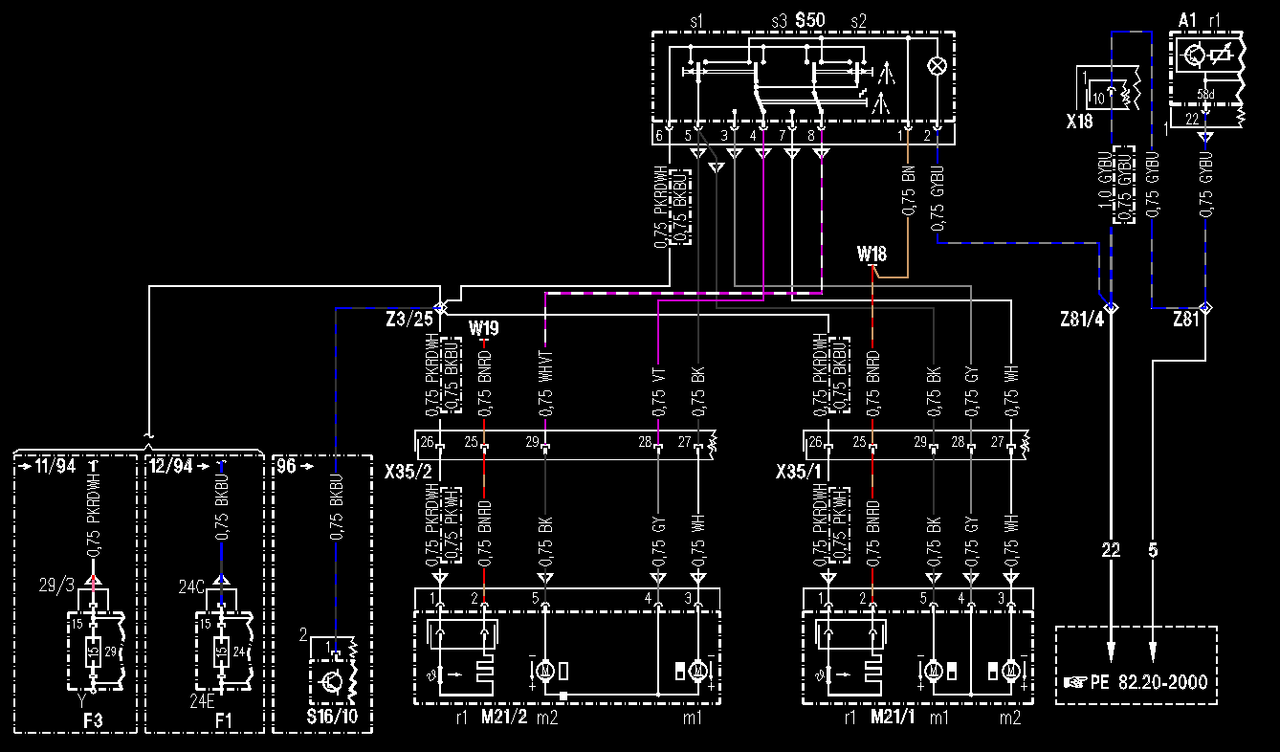

не понятно что такое на схеме S16\10  ... но приходить питание должно на 6ой пин джойстика S50

image share

обогрев работает?

[TITOFF]

Спасибо. Про обогрев не могу сказать-на улице тепло.

[Almay]

Про обогрев не могу сказать-на улице тепло.

12в на стекляшку должны приходить при любой Т , а уж включать нить обогрева или нет решает термореле

[TITOFF]

Не лазил туда, заранее спрашиваю, что где искать.

[TITOFF]

Подогрев работает. Теперь бы понять, где эта точка Z3/25?

[Almay]

где эта точка G Z3/25?

залить картинку

[TITOFF]

Не узнаю вас в гриме Чё-то не угадываю окрестности, сориентируй в пространстве.
