схемы моторных проводок мерседес

[bulatt838]

познавательно.

[Gliese583]

познавательно.

как же мне всё это очень надо было пол года назад! и не мне одному. ну хорошо что кое в чём разобрались

[Gliese583]

C202 M104 без управления дз

[KaMaToZnIk]

отлично!

[Вениаминыч]

Gliese583, все это конечно прекрасно, но фото не читаемы. Прочти вот это Как правильно закачать фотографии на форум

[Stylemerin]

Мои малопонятные схемки от жгута "М" колодки PMS http://fotki.yandex.ru/users/stylemerin/album/218541/ (фото с телефона)

http://fotki.yandex.ru/users/stylemerin/view/750117/

http://fotki.yandex.ru/users/stylemerin/view/750118/

http://fotki.yandex.ru/users/stylemerin/view/750116/

p.s. сори за некропост. если нарушил правила, строго не судить

[EQUALIZER]

.

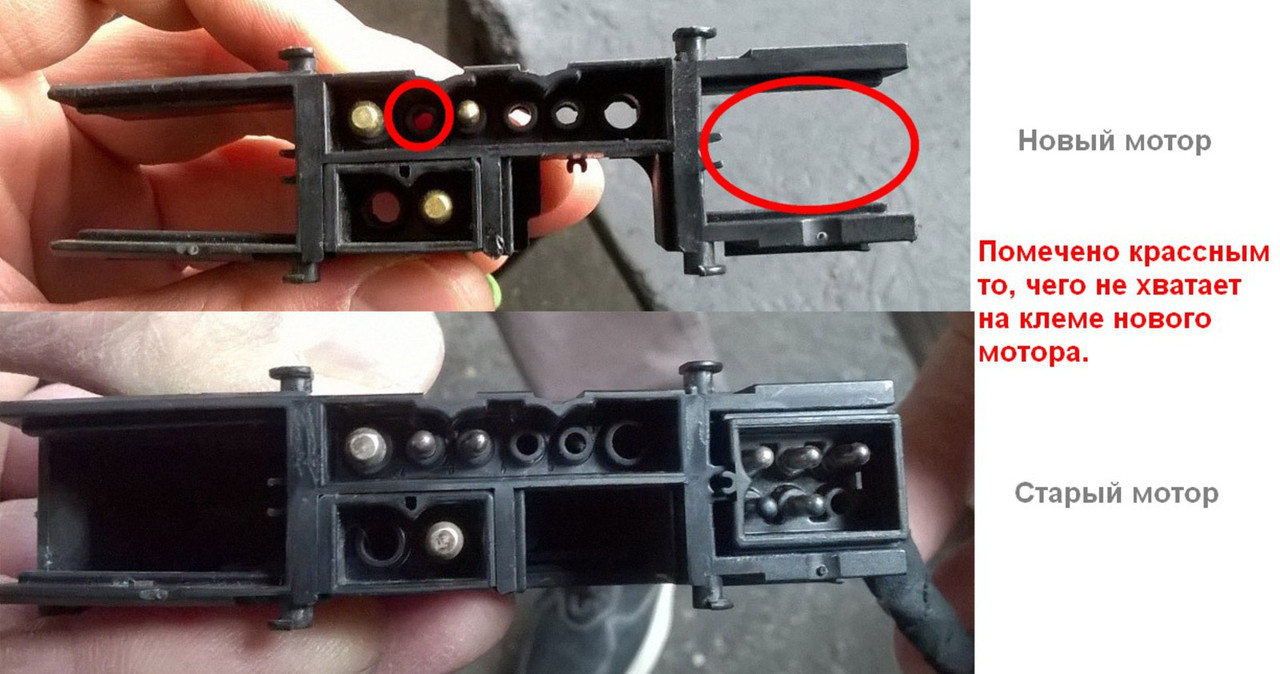

Подскажите куда идет номер 6 на разьеме. На вашей распиновке номер 6 отсутствует.
Вот фото моей проводки. Одна с кондиционером, другая без.

[Kira]

Поскольку не указан год и ВИН, могу только предложить поискать самому.
Здесь можно найти распиновки разъёмов и схемы моторных проводок, а в этой программе схемы всего электрооборудования.

[Valeriy220]

есть ли у кого схема моторного жгута  на W202 C200  95 г  vin--- WDB2020201F291776

[Салават Халилов]

у кого есть размеры косы на с180 202 1.8 объем 1994?

[DVA]

размеры косы

Какие размеры?

[Салават Халилов]

я переделываю косу ..до меня её изувечали и не понятно какую длину провала надо оставлять в косе на форсунки..датчики

[brukc]

Посмотрел щас схемы,конечно ни хрена не понял..,поэтому если напрямую спросить(раз всплыла такая тема)вот на датчик который на бачке омывателя стоит)видимо для контроля уровня,там видимо + - куда идёт плюс,в какую косу или может сразу в ЭБУ....,у меня его вообще нету,вырван видимо..,ну и для полноты картины(хотя абсолютно не актуально)можно и смонтировать,бы.....

[DVA]

может сразу в ЭБУ

Омыватель в моторную косу не идет

[DVA]

какую длину провала надо оставлять в косе на форсунки..датчики

Таких данных не встречал. Либо по месту делать, либо найти любую б/У косу для восстановления и измерять по ней. На 1,8 и 2,0 системы ПМС одинаковые косы
