патрубки 611 двиг

[Вениаминыч]

Господа дизелисты, подскажите человеку как должно все это быть.

собираю машину после ремонта двигателя, 1.на топливной рейке есть штуцер, а у меня кончились патрубки свободные, есть фото что туда подсоединяется?2. рядом с топливным фильтром вроде радиатор, от него идут 3 патрубка, 2 на подачу и обратку топлива вроде, а третий не пойму куда должен идти, помогите пожалуйста, в книге не понятно

[albert]

Дмитрий привет на первой фото идет с обратки форсунок тонкий шланг, на фторой возле фильтра стоить охладитель топлива обратка к охладителю с охладителя в бак третий штутцер охладителя антифриз с радиатора вроде так,завтра точно посматрю у себя если не разберешся.

[Вениаминыч]

Посмотрите пожалуйста, а то человек меня в личке спрашивает, а у меня совсем не дизель
Можно конечно по схемам покопаться, но думаю что спросить у вас будет вернее. Если еще на фотках покажете, то вообще супер будет.
Помогите новичку !!!

[albert]

http://www.elcats.ru/ схемы здесь :

[Kira]

Неплохо было бы ВИН или вторую тройку цифр номера двигателя сказать.

На первой фотке обратка форсунок.

На второй - охладитель обратки топлива. У него четыре штуцера, один снизу.

[Aleks1977]

Двигатель 61196030
WIN   WDB2021941F986356
ребят, если можно напишите номер патрубка на обратку топлива( 1 фотка)

[Aleks1977]

Если я правильно понял из схемы, то со штуцера В 4/6 не должно быть патрубка, правильно?
А по второй схеме я понял, что со штуцера 14/3 идёт патрубок на радиатор охлаждения, правильно? Тогда какой патрубок идёт со второго штуцера радиатора и куда? Подскажите пожалуйста.

[dallasdiamond]

Если я правильно понял из схемы, то со штуцера В 4/6 не должно быть патрубка, правильно?

Это датчик давления в рампе.

[Aleks1977]

за датчиком есть штуцер

[Kira]

номер патрубка на обратку топлива( 1 фотка)

A6460701132 Цена совершенно неадекватная. Gates на красных катушках отличная замена.

со штуцера В 4/6 не должно быть патрубка, правильно?

Правильно. Должен быть эл. провод.

[dallasdiamond]

за датчиком есть штуцер

Не путаешь датчик давления в рампе с Y74 клапан регулятора давления?

[Aleks1977]

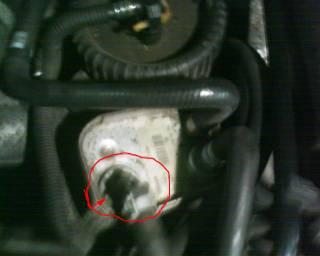

да нет, посмотри внимательней 1 фотку, в кружочке

[Kira]

На первой фотке именно Y74 регулятор давления. Датчик с другой стороны рейки.

[Aleks1977]

Ребят с первой фоткой разобрался, спасибо!
на второй от штуцера 14/3 идёт патрубок на радиатор охлаждения, вопрос: на верхний штуцер или на нижний? Или нет разницы?

[Kira]

Я тут для кого схемки выкладываю? Посмотри внимательней.
